Hướng dẫn PoE là gì và cách triển khai đúng cho hệ thống mạng

Hướng dẫn PoE là gì? Đây là nội dung quan trọng dành cho những ai đang tìm hiểu cách triển khai hệ thống mạng có khả năng cấp nguồn trực tiếp qua dây LAN, đặc biệt trong các hệ thống camera IP, wifi doanh nghiệp hoặc thiết bị mạng đặt tại vị trí khó kéo điện. PoE (Power over Ethernet) cho phép truyền dữ liệu và điện năng trên cùng một dây cáp Ethernet, giúp giảm dây dẫn, tối ưu quá trình lắp đặt và dễ dàng quản lý hệ thống sau này.

Trong thực tế triển khai, nhiều lỗi không đến từ bản thân công nghệ PoE mà xuất phát từ việc chọn sai switch, thiếu công suất cấp nguồn, dùng dây mạng không phù hợp hoặc không kiểm tra khả năng tương thích giữa các thiết bị. Vì vậy, hiểu rõ nguyên lý hoạt động và các bước chuẩn bị trước khi lắp đặt sẽ giúp hệ thống vận hành ổn định hơn.

Nội dung dưới đây tập trung vào hướng dẫn thực hành: từ việc hiểu PoE hoạt động ra sao, xác định các thành phần cần có, lựa chọn chuẩn cấp nguồn phù hợp đến những tiêu chí kiểm tra trước khi đưa hệ thống vào sử dụng.

Hướng dẫn PoE là gì? Giải thích nhanh cách công nghệ cấp nguồn qua mạng hoạt động

PoE là công nghệ cho phép thiết bị mạng nhận nguồn điện thông qua chính dây cáp Ethernet đang sử dụng để truyền dữ liệu. Thay vì phải kéo thêm một đường điện riêng đến từng thiết bị, hệ thống PoE sử dụng một kết nối duy nhất để thực hiện cả hai nhiệm vụ: truyền tín hiệu mạng và cấp nguồn.

Ví dụ dễ hiểu nhất là hệ thống camera IP trong một cửa hàng nhiều tầng. Nếu sử dụng camera thông thường, mỗi vị trí lắp đặt có thể cần thêm ổ cắm hoặc bộ nguồn riêng. Điều này làm tăng số lượng dây, khó bố trí gọn gàng và gây khó khăn khi cần kiểm tra lỗi. Với camera IP hỗ trợ PoE, kỹ thuật viên chỉ cần kéo dây mạng từ camera về tủ mạng trung tâm có switch PoE. Camera sẽ nhận điện và truyền hình ảnh thông qua cùng một dây.

Công nghệ PoE thường được ứng dụng trong các hệ thống:

• Camera IP giám sát tại gia đình, cửa hàng, văn phòng, nhà xưởng.
• Access point wifi lắp trên trần, hành lang hoặc khu vực khó bố trí nguồn điện.
• Điện thoại IP trong hệ thống tổng đài văn phòng.
• Một số thiết bị mạng chuyên dụng cần kết nối ổn định.

Điểm khác biệt lớn nhất của PoE so với hệ thống mạng Ethernet thông thường nằm ở khả năng cấp nguồn tập trung. Người quản trị có thể đưa toàn bộ thiết bị về một khu vực quản lý, dễ theo dõi trạng thái kết nối và thuận tiện hơn khi cần mở rộng.

Tuy nhiên, PoE chỉ hoạt động hiệu quả khi các thành phần trong hệ thống phù hợp với nhau. Một camera cần công suất cao nhưng kết nối với thiết bị cấp nguồn yếu có thể xảy ra tình trạng mất kết nối, khởi động lại hoặc hoạt động không đủ tính năng.

Khi tìm hiểu PoE là gì, người dùng nên quan tâm đến ba yếu tố chính: thiết bị có hỗ trợ PoE hay không, chuẩn PoE đang sử dụng là gì và công suất cấp nguồn có đáp ứng nhu cầu thực tế không.

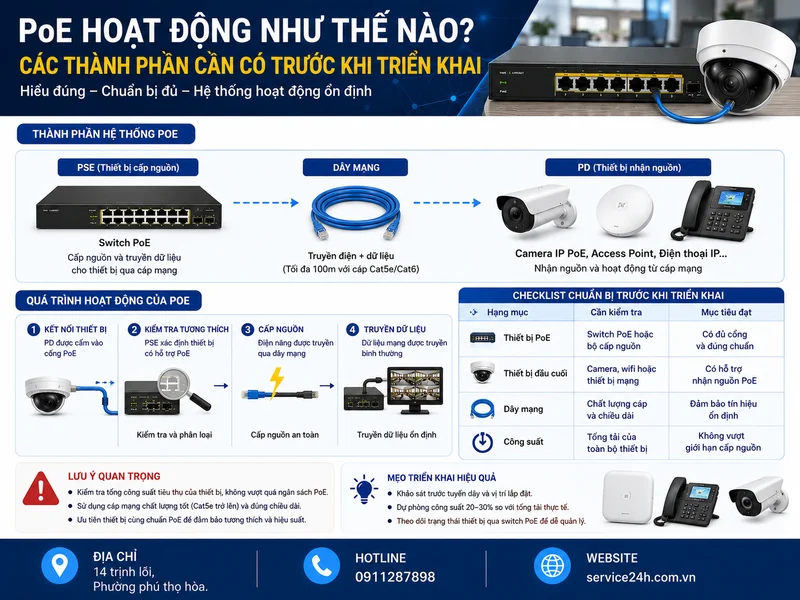

PoE hoạt động như thế nào? Các thành phần cần có trước khi triển khai

Để triển khai một hệ thống PoE đúng cách, cần hiểu vai trò của từng thành phần trong quá trình truyền điện và dữ liệu. Một hệ thống PoE cơ bản gồm thiết bị cấp nguồn, dây mạng truyền dẫn và thiết bị nhận nguồn.

Thiết bị cấp nguồn thường được gọi là PSE (Power Sourcing Equipment). Đây là thành phần tạo ra nguồn điện truyền qua cáp mạng. PSE phổ biến nhất hiện nay là switch PoE, ngoài ra còn có bộ cấp nguồn PoE riêng trong trường hợp người dùng muốn bổ sung khả năng cấp điện cho hệ thống hiện có.

Thiết bị nhận nguồn được gọi là PD (Powered Device). Đây là những thiết bị sử dụng nguồn điện từ dây mạng như camera IP PoE, access point hoặc điện thoại IP.

Quá trình hoạt động của PoE có thể hiểu theo các bước:

1. Kết nối thiết bị: Thiết bị nhận nguồn được cắm vào cổng mạng hỗ trợ PoE.
2. Kiểm tra tương thích: Thiết bị cấp nguồn xác định thiết bị đầu cuối có hỗ trợ PoE hay không.
3. Cấp nguồn: Điện năng được truyền qua dây mạng đến thiết bị nhận.
4. Truyền dữ liệu: Thiết bị đồng thời duy trì kết nối mạng để truyền hình ảnh hoặc dữ liệu.

Trước khi lắp đặt, người dùng nên chuẩn bị checklist sau để hạn chế lỗi phát sinh:

Một lỗi thường gặp khi triển khai là chỉ quan tâm số lượng cổng mà bỏ qua ngân sách công suất PoE. Ví dụ, switch 8 cổng PoE có thể kết nối 8 camera, nhưng nếu các camera đều có đèn hồng ngoại mạnh hoặc tích hợp nhiều tính năng xử lý thì tổng công suất tiêu thụ có thể vượt khả năng của switch.

Ngoài công suất, khoảng cách truyền cũng là yếu tố cần tính toán. Với hệ thống camera tại kho hàng, khu vực sản xuất hoặc khuôn viên rộng, việc khảo sát đường dây thực tế trước khi thi công giúp tránh tình trạng suy giảm tín hiệu hoặc thiết bị hoạt động không ổn định.

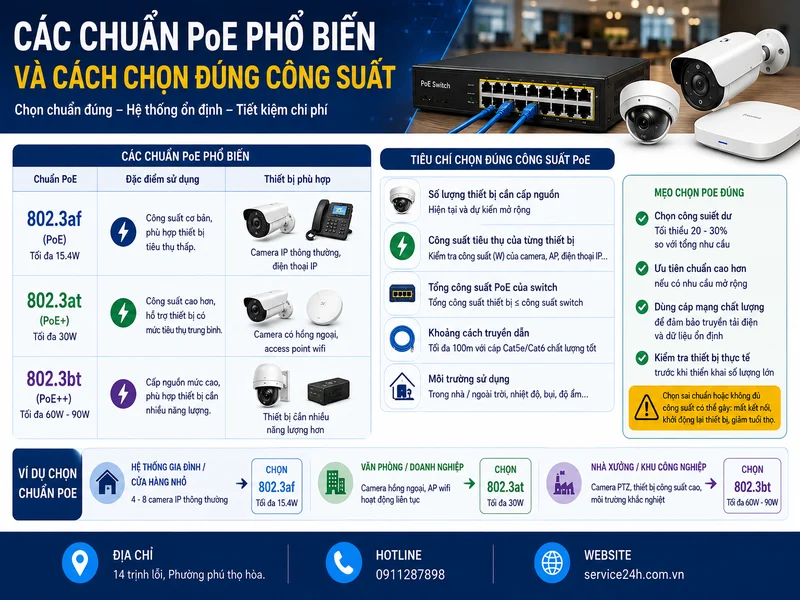

Các chuẩn PoE phổ biến và cách chọn đúng công suất cho thiết bị

Khi tìm hiểu cách sử dụng PoE, người dùng sẽ thường gặp các chuẩn như 802.3af, 802.3at và 802.3bt. Đây là những tiêu chuẩn quy định mức công suất mà thiết bị cấp nguồn có thể truyền đến thiết bị nhận thông qua dây mạng.

Việc chọn chuẩn PoE phù hợp cần dựa trên nhu cầu thực tế thay vì chỉ chọn thiết bị có nhiều tính năng nhất. Một hệ thống camera gia đình hoặc cửa hàng nhỏ có thể chỉ cần chuẩn PoE cơ bản, trong khi hệ thống doanh nghiệp có nhiều camera, wifi phủ rộng hoặc thiết bị hoạt động liên tục cần tính toán kỹ hơn.

Các tiêu chí nên kiểm tra trước khi mua thiết bị PoE gồm:

• Số lượng thiết bị cần cấp nguồn trong hiện tại và tương lai.
• Công suất tiêu thụ của từng camera hoặc thiết bị mạng.
• Tổng công suất PoE mà switch có thể cung cấp.
• Khoảng cách từ thiết bị cấp nguồn đến vị trí lắp đặt.
• Môi trường sử dụng như trong nhà, ngoài trời, khu vực nhiều nhiệt hoặc bụi.

Ví dụ, một camera cố định chỉ dùng để quan sát khu vực trong nhà sẽ có yêu cầu nguồn thấp hơn camera PTZ có khả năng quay quét, zoom hoặc hoạt động trong môi trường ngoài trời. Nếu lựa chọn đúng chuẩn ngay từ đầu, hệ thống PoE sẽ ổn định hơn, giảm thời gian xử lý sự cố và thuận lợi khi mở rộng thêm thiết bị.

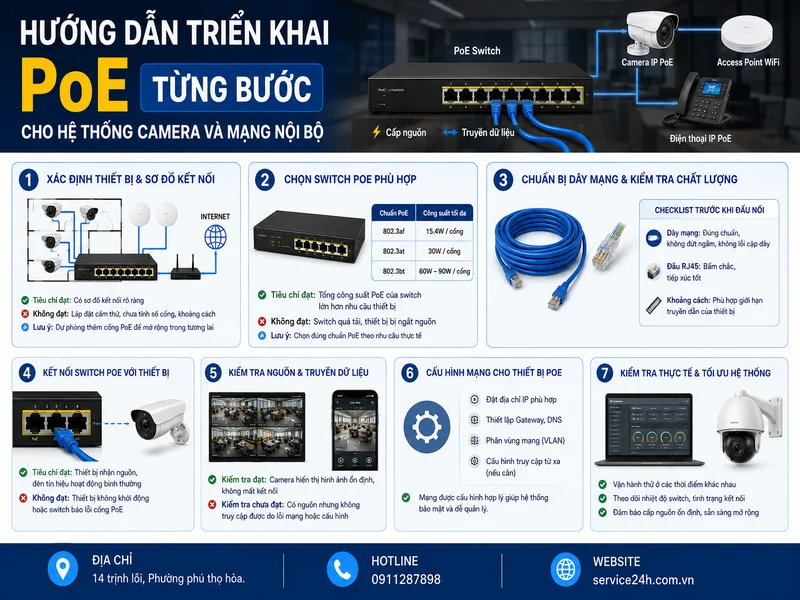

Hướng dẫn triển khai PoE từng bước cho hệ thống camera và mạng nội bộ

Sau khi hiểu nguyên lý hoạt động, bước quan trọng tiếp theo trong việc áp dụng PoE là triển khai đúng quy trình. Một hệ thống PoE hoạt động ổn định không chỉ phụ thuộc vào switch có hỗ trợ cấp nguồn mà còn liên quan đến cách chọn thiết bị, chất lượng dây mạng, công suất tiêu thụ và cấu hình mạng sau khi kết nối.

Trong thực tế, PoE thường được sử dụng nhiều cho camera IP, điểm phát wifi (Access Point), điện thoại IP hoặc các thiết bị mạng đặt tại vị trí khó bố trí nguồn điện. Ví dụ, một cửa hàng có 8 camera lắp ở nhiều khu vực khác nhau có thể dùng switch PoE để vừa truyền tín hiệu hình ảnh vừa cấp nguồn qua dây LAN, thay vì phải kéo thêm 8 đường điện riêng cho từng camera.

Quy trình dưới đây giúp người dùng kiểm tra từng bước trước khi đưa hệ thống vào vận hành.

Bước 1: Xác định thiết bị cần cấp nguồn PoE và sơ đồ kết nối

Trước khi mua hoặc lắp đặt thiết bị, cần xác định rõ số lượng thiết bị sử dụng PoE, vị trí lắp đặt và khoảng cách từ switch đến thiết bị nhận nguồn.

Ví dụ: hệ thống gồm 6 camera IP và 2 bộ phát wifi gắn trần sẽ cần tính tổng số cổng PoE cần dùng, vị trí đặt switch trung tâm và đường dây mạng đi đến từng điểm.

Tiêu chí đạt: Có sơ đồ kết nối rõ ràng gồm switch PoE, dây mạng và thiết bị đầu cuối.

Không đạt: Lắp đặt theo kiểu cắm thử từng thiết bị mà chưa tính đến số cổng, khoảng cách hoặc nhu cầu mở rộng.

Lưu ý: Nên dự phòng thêm một số cổng PoE để thuận tiện khi bổ sung camera hoặc thiết bị mạng trong tương lai.

Bước 2: Chọn switch PoE hoặc bộ cấp nguồn PoE phù hợp

Thiết bị cấp nguồn là thành phần quyết định khả năng vận hành của toàn bộ hệ thống. Khi lựa chọn switch PoE, cần kiểm tra chuẩn PoE hỗ trợ, số lượng cổng, công suất tổng và công suất tối đa trên từng cổng.

Với camera IP thông thường, switch PoE chuẩn 802.3af có thể đáp ứng nhiều nhu cầu cơ bản. Tuy nhiên, các thiết bị như camera quay quét PTZ, camera có hồng ngoại công suất cao hoặc access point wifi hiệu năng lớn thường cần mức công suất cao hơn.

Tiêu chí đạt: Tổng công suất PoE của switch lớn hơn nhu cầu thực tế của toàn bộ thiết bị.

Không đạt: Switch vẫn cấp nguồn nhưng thường xuyên bị ngắt khi nhiều thiết bị hoạt động cùng lúc.

Trước khi triển khai hệ thống lớn, người dùng nên lựa chọn nhóm thiết bị PoE phù hợp theo số lượng camera, nhu cầu mở rộng và môi trường sử dụng để tránh phải thay thế toàn bộ hệ thống sau này.

Bước 3: Chuẩn bị dây mạng đúng chuẩn và kiểm tra chất lượng cáp

Dây mạng giữ vai trò vừa truyền dữ liệu vừa dẫn điện trong hệ thống PoE. Vì vậy, chất lượng dây ảnh hưởng trực tiếp đến độ ổn định của thiết bị nhận nguồn.

Nên sử dụng dây mạng có chất lượng phù hợp, đầu bấm chắc chắn và kiểm tra trước khi kéo âm tường hoặc đi trong máng cáp. Với hệ thống có khoảng cách xa, cần đặc biệt chú ý hiện tượng suy hao điện áp trên đường truyền.

Checklist kiểm tra trước khi đấu nối:

Bước 4: Kết nối switch PoE với camera hoặc thiết bị mạng

Sau khi hoàn tất phần dây dẫn, tiến hành kết nối dây mạng từ cổng PoE trên switch đến cổng mạng của thiết bị cần cấp nguồn.

Với camera IP PoE, chỉ cần một dây mạng duy nhất là có thể truyền hình ảnh và cấp điện. Sau khi cắm kết nối, đèn báo trên switch hoặc thiết bị sẽ giúp xác định trạng thái cấp nguồn ban đầu.

Tiêu chí đạt: Thiết bị nhận nguồn, đèn tín hiệu hoạt động bình thường.

Không đạt: Thiết bị không khởi động hoặc switch báo lỗi cổng PoE.

Bước 5: Kiểm tra trạng thái cấp nguồn và truyền dữ liệu

Nhiều người chỉ kiểm tra việc thiết bị có sáng đèn hay không mà bỏ qua khả năng truyền dữ liệu. Một hệ thống PoE đúng chuẩn phải đảm bảo cả hai yếu tố: có điện và có kết nối mạng.

Cần kiểm tra địa chỉ IP, khả năng truy cập thiết bị, chất lượng hình ảnh camera hoặc tốc độ kết nối của thiết bị mạng.

Kiểm tra đạt: Camera hiển thị hình ảnh ổn định, không mất kết nối ngẫu nhiên.

Kiểm tra chưa đạt: Thiết bị có nguồn nhưng không truy cập được do lỗi mạng hoặc cấu hình.

Bước 6: Cấu hình mạng cho thiết bị PoE

Sau khi thiết bị hoạt động, cần thiết lập cấu hình mạng phù hợp như địa chỉ IP, gateway, phân vùng mạng hoặc các thiết lập quản lý từ xa nếu có.

Đối với hệ thống doanh nghiệp, việc phân chia mạng hợp lý giúp tăng bảo mật và dễ quản lý khi số lượng camera, access point hoặc thiết bị PoE tăng lên.

Bước 7: Kiểm tra hoạt động thực tế và tối ưu hệ thống

Bước cuối cùng là vận hành thử trong điều kiện thực tế. Hãy kiểm tra thiết bị vào các thời điểm khác nhau, đặc biệt khi toàn bộ hệ thống hoạt động đồng thời.

Cần theo dõi các yếu tố như nhiệt độ switch, tình trạng mất kết nối, khả năng cấp nguồn ổn định và nhu cầu mở rộng trong tương lai.

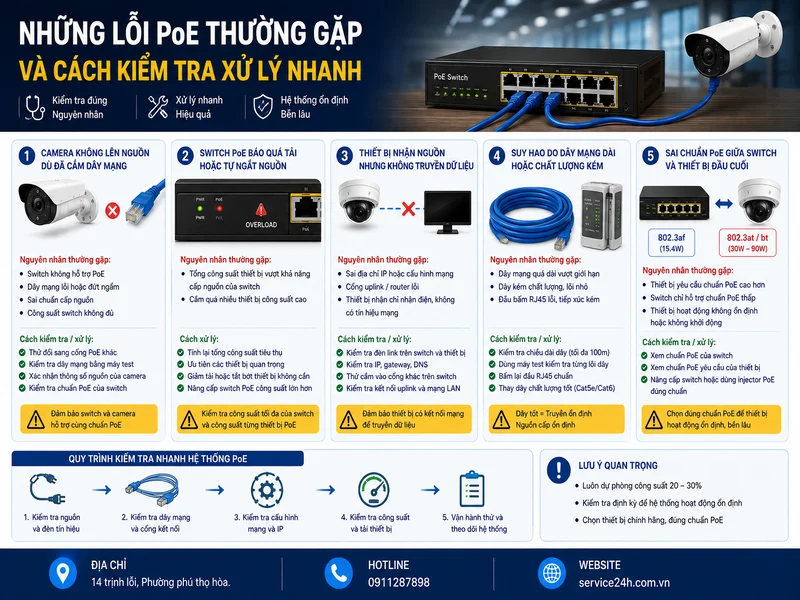

Những lỗi PoE thường gặp và cách kiểm tra xử lý nhanh

Dù PoE giúp đơn giản hóa việc triển khai hệ thống mạng, một số lỗi vẫn có thể xảy ra nếu thiết bị không tương thích hoặc quá trình lắp đặt chưa đúng kỹ thuật.

Camera không lên nguồn dù đã cắm dây mạng

Nguyên nhân thường gặp là switch không hỗ trợ PoE, dây mạng lỗi, sai chuẩn cấp nguồn hoặc công suất switch không đủ.

Cách kiểm tra: thử đổi sang cổng PoE khác, kiểm tra dây mạng bằng thiết bị test cáp và xác nhận thông số nguồn của camera.

Switch PoE báo quá tải hoặc tự ngắt nguồn

Tình trạng này thường xảy ra khi tổng công suất của các thiết bị vượt quá khả năng cấp nguồn của switch.

Cách xử lý là tính lại tổng công suất tiêu thụ, ưu tiên các thiết bị quan trọng và cân nhắc nâng cấp switch PoE có công suất lớn hơn.

Thiết bị nhận nguồn nhưng không truyền dữ liệu

Nếu thiết bị đã bật nhưng không kết nối được mạng, cần kiểm tra địa chỉ IP, cấu hình mạng, cổng uplink và trạng thái kết nối dữ liệu.

Suy hao do dây mạng dài hoặc chất lượng kém

Dây mạng quá dài, lõi dẫn kém hoặc đầu bấm lỗi có thể khiến nguồn cấp không ổn định. Khi triển khai hệ thống xa, cần khảo sát kỹ trước khi thi công.

Sai chuẩn PoE giữa switch và thiết bị đầu cuối

Một số thiết bị yêu cầu chuẩn PoE cao hơn nhưng lại được kết nối với nguồn cấp thấp hơn, dẫn đến hoạt động không ổn định hoặc không thể khởi động.

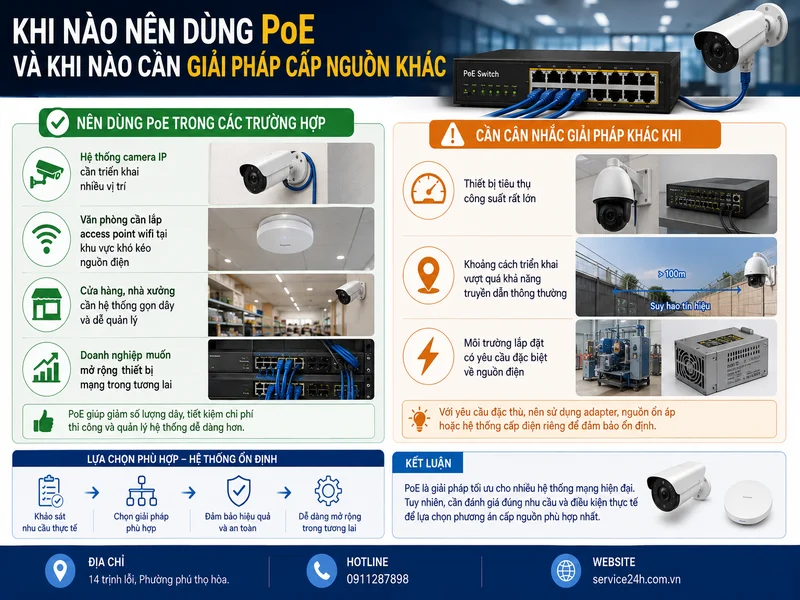

Khi nào nên dùng PoE và khi nào cần giải pháp cấp nguồn khác

Công nghệ PoE phù hợp với nhiều hệ thống mạng hiện đại, nhưng không phải trường hợp nào cũng nên sử dụng. Việc lựa chọn cần dựa trên số lượng thiết bị, vị trí lắp đặt và yêu cầu vận hành.

Nên dùng PoE trong các trường hợp:

• Hệ thống camera IP cần triển khai nhiều vị trí.
• Văn phòng cần lắp access point wifi tại khu vực khó kéo nguồn điện.
• Cửa hàng, nhà xưởng cần hệ thống gọn dây và dễ quản lý.
• Doanh nghiệp muốn mở rộng thiết bị mạng trong tương lai.

Cần cân nhắc giải pháp khác khi:

• Thiết bị tiêu thụ công suất rất lớn.
• Khoảng cách triển khai vượt quá khả năng truyền dẫn thông thường.
• Môi trường lắp đặt có yêu cầu đặc biệt về nguồn điện.

Với hệ thống nhỏ như gia đình hoặc cửa hàng, PoE giúp giảm đáng kể sự phức tạp khi đi dây. Với hệ thống lớn hơn như văn phòng, nhà xưởng hoặc chuỗi cửa hàng, cần khảo sát kỹ để lựa chọn kiến trúc mạng phù hợp ngay từ đầu.

Hướng dẫn PoE là gì không chỉ dừng ở việc hiểu khái niệm cấp nguồn qua dây mạng mà còn liên quan đến cách lựa chọn thiết bị, kiểm tra công suất và triển khai đúng kỹ thuật. Khi được thiết kế phù hợp, PoE giúp hệ thống camera IP, wifi và thiết bị mạng hoạt động gọn gàng, ổn định hơn.

Để tránh lỗi trong quá trình sử dụng, người dùng nên kiểm tra đầy đủ chuẩn PoE, khả năng cấp nguồn của switch, chất lượng dây mạng và nhu cầu mở rộng trước khi lắp đặt. Với các hệ thống nhiều thiết bị hoặc yêu cầu vận hành liên tục, việc khảo sát và lựa chọn giải pháp phù hợp sẽ giúp tiết kiệm chi phí bảo trì về lâu dài.

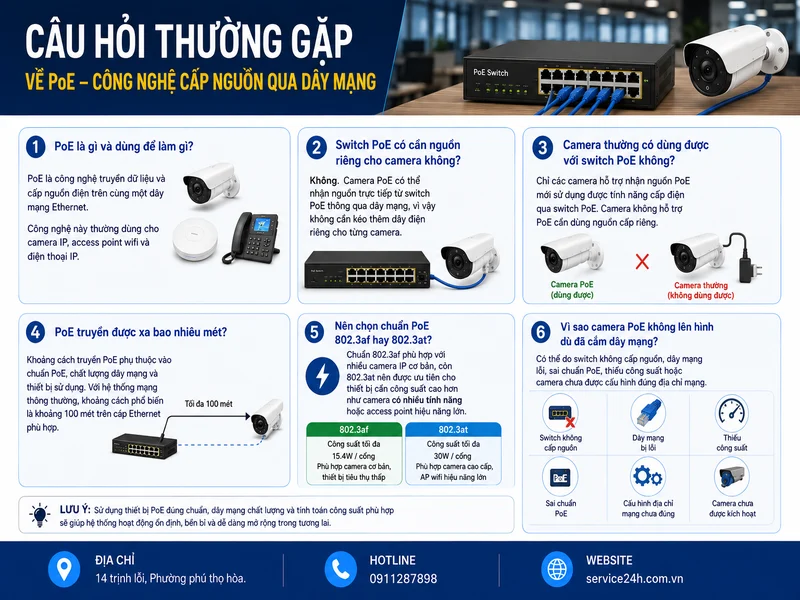

Câu hỏi thường gặp

PoE là gì và dùng để làm gì?

PoE là công nghệ truyền dữ liệu và cấp nguồn điện trên cùng một dây mạng Ethernet. Công nghệ này thường dùng cho camera IP, access point wifi và điện thoại IP.

Switch PoE có cần nguồn riêng cho camera không?

Không. Camera PoE có thể nhận nguồn trực tiếp từ switch PoE thông qua dây mạng, vì vậy không cần kéo thêm dây điện riêng cho từng camera.

Camera thường có dùng được với switch PoE không?

Chỉ các camera hỗ trợ nhận nguồn PoE mới sử dụng được tính năng cấp điện qua switch PoE. Camera không hỗ trợ PoE cần dùng nguồn cấp riêng.

PoE truyền được xa bao nhiêu mét?

Khoảng cách truyền PoE phụ thuộc vào chuẩn PoE, chất lượng dây mạng và thiết bị sử dụng. Với hệ thống mạng thông thường, khoảng cách phổ biến là khoảng 100 mét trên cáp Ethernet phù hợp.

Nên chọn chuẩn PoE 802.3af hay 802.3at?

Chuẩn 802.3af phù hợp với nhiều camera IP cơ bản, còn 802.3at nên được ưu tiên cho thiết bị cần công suất cao hơn như camera có nhiều tính năng hoặc access point hiệu năng lớn.

Vì sao camera PoE không lên hình dù đã cắm dây mạng?

Có thể do switch không cấp nguồn, dây mạng lỗi, sai chuẩn PoE, thiếu công suất hoặc camera chưa được cấu hình đúng địa chỉ mạng.
