Hướng dẫn chia VLAN: Các bước cấu hình mạng an toàn

Hướng dẫn chia VLAN giúp tách một hệ thống mạng vật lý thành nhiều mạng logic độc lập, từ đó tăng khả năng bảo mật, giảm xung đột lưu lượng và dễ quản lý thiết bị hơn. Với doanh nghiệp có nhiều phòng ban, hệ thống camera, mạng khách hoặc thiết bị IoT, việc sử dụng VLAN giúp kiểm soát quyền truy cập hiệu quả thay vì để toàn bộ thiết bị hoạt động chung trên một mạng LAN.

Trong thực tế, nhiều hệ thống mạng gặp vấn đề không phải do thiếu băng thông mà do thiết kế mạng chưa hợp lý. Ví dụ, máy tính nhân viên, camera giám sát và WiFi khách cùng nằm trên một dải mạng có thể gây khó khăn khi quản trị, tăng nguy cơ lộ dữ liệu và khiến việc xử lý sự cố mất nhiều thời gian. Bài viết này hướng dẫn chia VLAN theo từng bước, từ khâu chuẩn bị đến cấu hình cơ bản trên switch để người dùng có thể triển khai đúng cách.

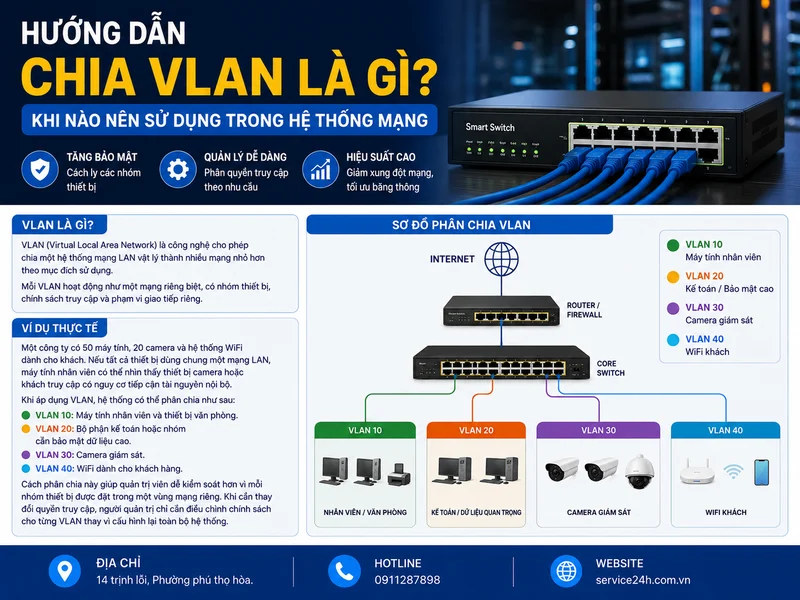

Hướng dẫn chia VLAN là gì? Khi nào nên sử dụng trong hệ thống mạng

VLAN (Virtual Local Area Network) là công nghệ cho phép chia một hệ thống mạng LAN vật lý thành nhiều mạng nhỏ hơn theo mục đích sử dụng. Mỗi VLAN hoạt động như một mạng riêng biệt, có nhóm thiết bị, chính sách truy cập và phạm vi giao tiếp riêng.

Ví dụ, một công ty có 50 máy tính, 20 camera và một hệ thống WiFi dành cho khách. Nếu tất cả thiết bị dùng chung một mạng LAN, máy tính nhân viên có thể nhìn thấy thiết bị camera hoặc khách truy cập có nguy cơ tiếp cận tài nguyên nội bộ. Khi áp dụng VLAN, hệ thống có thể phân chia như sau:

• VLAN 10: Máy tính nhân viên và thiết bị văn phòng.
• VLAN 20: Bộ phận kế toán hoặc nhóm cần bảo mật dữ liệu cao.
• VLAN 30: Camera giám sát.
• VLAN 40: WiFi dành cho khách hàng.

Cách phân chia này giúp quản trị viên dễ kiểm soát hơn vì mỗi nhóm thiết bị được đặt trong một vùng mạng riêng. Khi cần thay đổi quyền truy cập, người quản trị chỉ cần điều chỉnh chính sách cho từng VLAN thay vì cấu hình lại toàn bộ hệ thống.

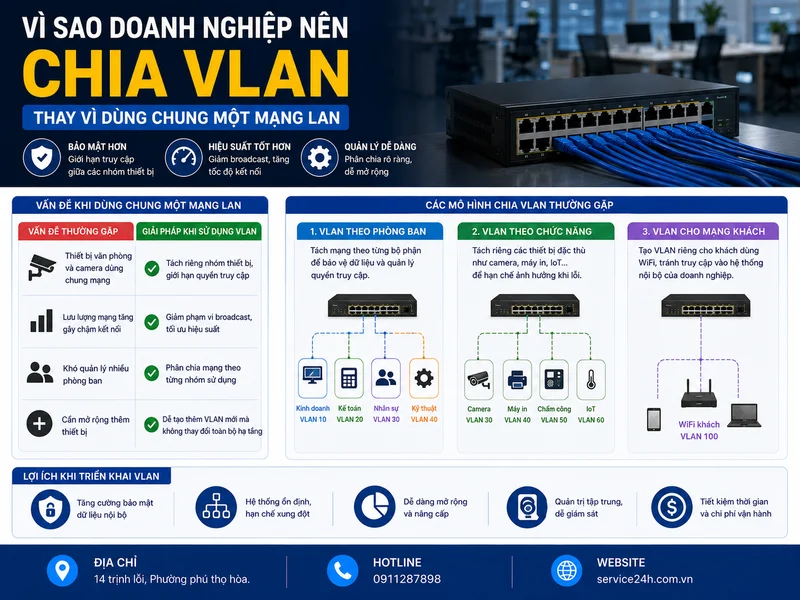

Vì sao doanh nghiệp nên chia VLAN thay vì dùng chung một mạng LAN

Một mạng LAN không phân tách có thể phù hợp với hệ thống nhỏ chỉ vài thiết bị. Tuy nhiên, khi số lượng người dùng tăng lên, việc quản lý chung một mạng sẽ phát sinh nhiều vấn đề.

Các lý do phổ biến cần triển khai VLAN gồm:

Các mô hình chia VLAN thường gặp trong thực tế

Tùy theo quy mô và nhu cầu vận hành, doanh nghiệp có thể áp dụng nhiều cách tổ chức VLAN khác nhau. Một số mô hình phổ biến gồm:

VLAN theo phòng ban: Phù hợp với văn phòng có nhiều bộ phận như kinh doanh, kế toán, nhân sự, kỹ thuật. Mỗi nhóm được tách riêng để bảo vệ dữ liệu và dễ quản lý quyền truy cập.

VLAN theo chức năng thiết bị: Thường dùng cho hệ thống camera, máy chấm công, máy in mạng, thiết bị IoT. Việc tách nhóm này giúp hạn chế ảnh hưởng khi một thiết bị gặp lỗi.

VLAN cho mạng khách: Các doanh nghiệp, cửa hàng, khách sạn thường tạo một VLAN riêng cho khách sử dụng WiFi nhằm tránh truy cập vào hệ thống nội bộ.

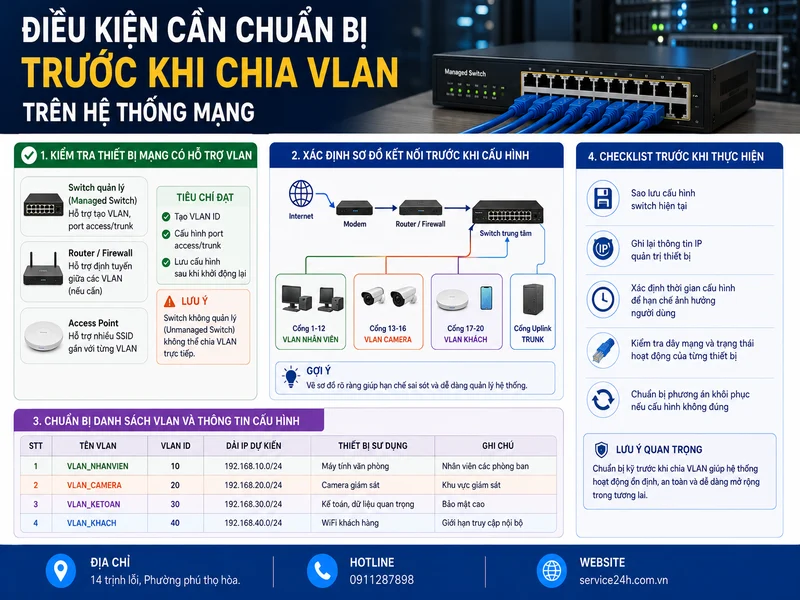

Điều kiện cần chuẩn bị trước khi chia VLAN trên hệ thống mạng

Trước khi thực hiện cấu hình VLAN, cần đánh giá hạ tầng hiện tại để tránh tình trạng mất kết nối hoặc cấu hình sai. Một lỗi phổ biến là tạo VLAN trên switch nhưng router, thiết bị phát WiFi hoặc hệ thống máy chủ chưa được thiết lập tương ứng.

Kiểm tra thiết bị mạng có hỗ trợ VLAN

Bước đầu tiên trong quá trình hướng dẫn chia VLAN là xác định khả năng hỗ trợ của thiết bị. Không phải mọi switch đều có chức năng VLAN. Các thiết bị cần kiểm tra gồm:

• Switch quản lý (Managed Switch) có hỗ trợ tạo VLAN.
• Router hoặc firewall có khả năng định tuyến giữa các VLAN nếu cần.
• Access Point hỗ trợ nhiều SSID gắn với từng VLAN trong hệ thống WiFi doanh nghiệp.

Tiêu chí đạt: Thiết bị cho phép tạo VLAN ID, cấu hình port access/trunk và lưu được cấu hình sau khi khởi động lại. Nếu switch chỉ là loại không quản lý (Unmanaged Switch), người dùng không thể thực hiện chia VLAN trực tiếp.

Xác định sơ đồ kết nối trước khi cấu hình

Một sơ đồ mạng rõ ràng giúp hạn chế sai sót trong quá trình thực hiện. Người quản trị nên ghi lại vị trí kết nối của từng thiết bị:

• Modem Internet kết nối đến router hoặc firewall.
• Router kết nối đến switch trung tâm.
• Các cổng switch kết nối với máy tính, camera, Access Point hoặc máy chủ.

Ví dụ, trong một văn phòng nhỏ có thể thiết kế:

• Cổng 1-12 trên switch: VLAN nhân viên.
• Cổng 13-16: VLAN camera.
• Cổng 17-20: VLAN thiết bị khách.
• Cổng uplink giữa switch và router: cấu hình trunk.

Chuẩn bị danh sách VLAN và thông tin cấu hình

Trước khi truy cập vào giao diện switch, nên lập bảng kế hoạch VLAN để tránh đặt tên hoặc phân bổ địa chỉ IP thiếu logic.

Checklist trước khi thực hiện chia VLAN

• Sao lưu cấu hình switch hiện tại.
• Ghi lại thông tin IP quản trị thiết bị.
• Xác định thời gian cấu hình để hạn chế ảnh hưởng người dùng.
• Kiểm tra dây mạng và trạng thái hoạt động của từng thiết bị.
• Chuẩn bị phương án khôi phục nếu cấu hình không đúng.

Việc chuẩn bị kỹ trước khi cấu hình giúp quá trình chia VLAN diễn ra an toàn hơn, đặc biệt với hệ thống đang vận hành liên tục như văn phòng, cửa hàng, nhà xưởng hoặc hệ thống camera giám sát.

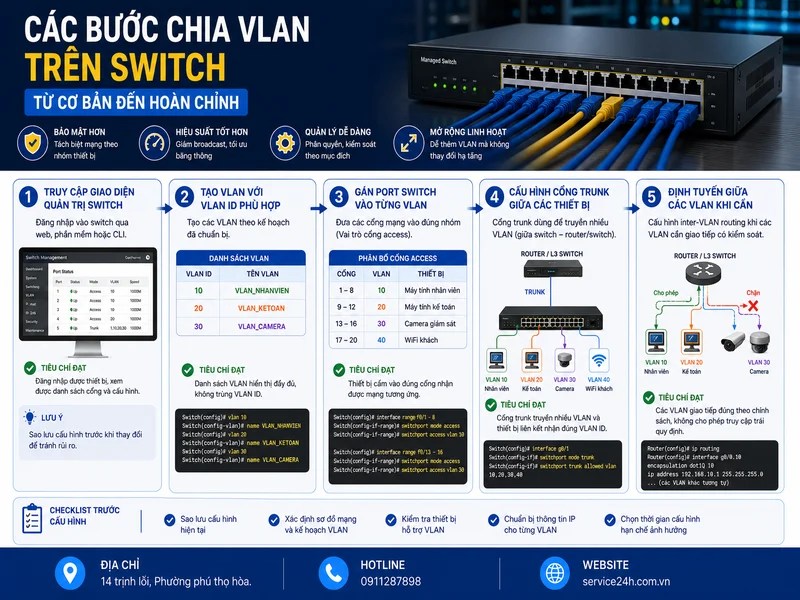

Các bước chia VLAN trên switch từ cơ bản đến hoàn chỉnh

Sau khi hoàn tất bước chuẩn bị, người quản trị có thể tiến hành cấu hình VLAN trên switch. Quy trình dưới đây áp dụng cho phần lớn dòng switch quản lý, tuy nhiên giao diện có thể khác nhau tùy nhà sản xuất.

Bước 1: Truy cập giao diện quản trị switch

Đăng nhập vào switch thông qua trình duyệt web, phần mềm quản lý hoặc dòng lệnh CLI. Sau khi truy cập thành công, cần kiểm tra trạng thái hiện tại trước khi thay đổi.

Tiêu chí đạt: Đăng nhập được thiết bị, nhìn thấy danh sách cổng mạng và cấu hình hiện có.

Lưu ý: Không nên chỉnh sửa nhiều thông số cùng lúc khi chưa sao lưu cấu hình ban đầu.

Bước 2: Tạo VLAN với VLAN ID phù hợp

Trong phần quản lý VLAN, tạo các VLAN theo kế hoạch đã chuẩn bị. Mỗi VLAN cần có một VLAN ID riêng để switch nhận diện.

Ví dụ:

• VLAN 10: Nhân viên.
• VLAN 20: Kế toán.
• VLAN 30: Camera.

Tiêu chí đạt: Danh sách VLAN hiển thị đầy đủ và không bị trùng VLAN ID.

Bước 3: Gán port switch vào từng VLAN

Sau khi tạo VLAN, tiến hành đưa các cổng mạng vào đúng nhóm. Cổng kết nối máy tính thông thường thường được đặt ở chế độ access, nghĩa là chỉ thuộc một VLAN cụ thể.

Ví dụ, các máy tính phòng kinh doanh kết nối vào port 1-8 có thể được gán vào VLAN nhân viên, trong khi các cổng kết nối camera được đưa vào VLAN riêng.

Tiêu chí đạt: Thiết bị cắm vào đúng cổng nhận được mạng tương ứng.

Bước 4: Cấu hình cổng trunk giữa các thiết bị mạng

Cổng trunk được sử dụng khi một đường truyền cần mang nhiều VLAN khác nhau, thường là kết nối giữa switch với router hoặc giữa các switch.

Nếu cấu hình trunk sai, các VLAN có thể được tạo thành công nhưng dữ liệu không thể đi qua các thiết bị mạng khác.

Tiêu chí đạt: Cổng trunk cho phép truyền nhiều VLAN và hai thiết bị liên kết nhận diện đúng VLAN ID.

Bước 5: Thiết lập định tuyến giữa các VLAN khi cần thiết

Mặc định, các VLAN khác nhau thường bị tách biệt. Nếu doanh nghiệp cần máy tính ở VLAN này truy cập máy chủ ở VLAN khác, cần cấu hình inter-VLAN routing trên router hoặc switch Layer 3.

Ví dụ: Nhân viên cần truy cập máy chủ nội bộ nhưng không được phép truy cập hệ thống camera. Khi đó, quản trị viên có thể tạo quy tắc cho phép đúng nhu cầu sử dụng.

Tiêu chí đạt: Các nhóm mạng giao tiếp đúng theo chính sách đặt ra, không mở toàn bộ quyền truy cập không cần thiết.

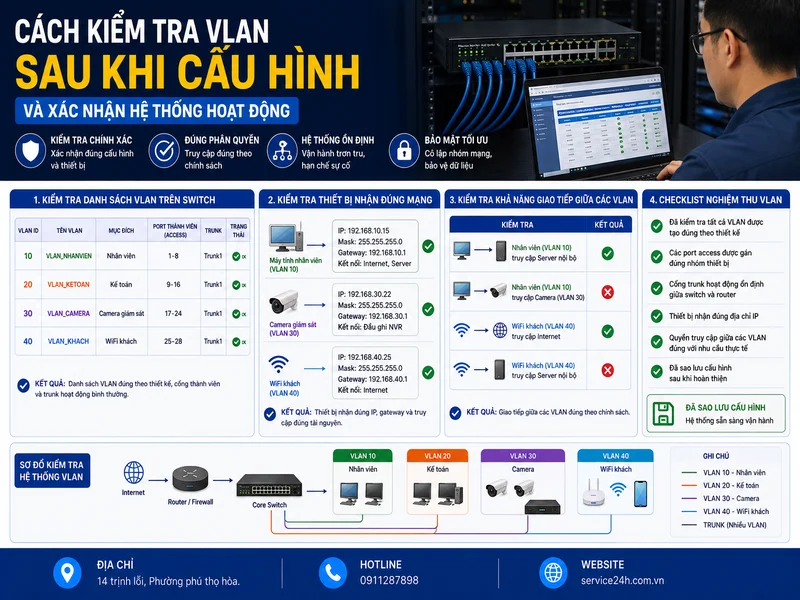

Cách kiểm tra VLAN sau khi cấu hình và xác nhận hệ thống hoạt động

Sau khi hoàn tất các bước tạo VLAN, gán cổng và cấu hình trunk, cần thực hiện kiểm tra toàn bộ hệ thống trước khi đưa vào sử dụng chính thức. Đây là bước quan trọng trong quy trình Hướng dẫn chia VLAN vì một cấu hình nhìn có vẻ đúng trên switch vẫn có thể gặp lỗi khi thiết bị đầu cuối kết nối thực tế.

Mục tiêu của bước kiểm tra là xác nhận từng nhóm thiết bị đang nằm đúng VLAN, nhận đúng địa chỉ mạng, truy cập đúng tài nguyên được phép và không ảnh hưởng đến các nhóm khác.

Kiểm tra danh sách VLAN trên switch

Đầu tiên, truy cập giao diện quản trị switch để kiểm tra danh sách VLAN đã tạo. Cần đối chiếu giữa cấu hình thực tế và bảng kế hoạch ban đầu.

Nếu phát hiện một cổng đang thuộc sai VLAN, cần chỉnh sửa trước khi tiếp tục kiểm tra kết nối người dùng.

Kiểm tra thiết bị có nhận đúng mạng hay không

Sau khi xác nhận cấu hình trên switch, tiến hành kiểm tra trực tiếp trên máy tính, camera hoặc thiết bị WiFi. Mỗi thiết bị cần nhận đúng dải IP của VLAN tương ứng.

Ví dụ, máy tính thuộc VLAN nhân viên có thể nhận IP thuộc dải 192.168.10.x, trong khi camera thuộc VLAN riêng có thể sử dụng dải 192.168.30.x.

Tiêu chí đạt: Thiết bị nhận đúng IP, gateway và có thể kết nối đến các dịch vụ cần thiết.

Không đạt: Thiết bị nhận IP sai VLAN, không có IP hoặc bị mất kết nối sau khi chuyển cổng.

Kiểm tra khả năng giao tiếp giữa các VLAN

Theo thiết kế, không phải mọi VLAN đều được phép truy cập lẫn nhau. Vì vậy, cần kiểm tra đúng theo chính sách đã đặt ra thay vì chỉ kiểm tra việc có kết nối hay không.

Ví dụ:

• Máy tính nhân viên được phép truy cập máy chủ nội bộ.
• Mạng khách chỉ được truy cập Internet.
• Mạng camera chỉ kết nối với đầu ghi hoặc máy chủ giám sát.

Việc kiểm tra này giúp phát hiện các lỗi phân quyền, đặc biệt trong hệ thống doanh nghiệp có yêu cầu bảo mật cao.

Checklist nghiệm thu VLAN trước khi vận hành

• Đã kiểm tra tất cả VLAN được tạo đúng theo thiết kế.
• Các port access được gán đúng nhóm thiết bị.
• Cổng trunk hoạt động ổn định giữa switch và router.
• Thiết bị nhận đúng địa chỉ IP.
• Quyền truy cập giữa các VLAN đúng với nhu cầu thực tế.
• Đã sao lưu cấu hình sau khi hoàn thiện.

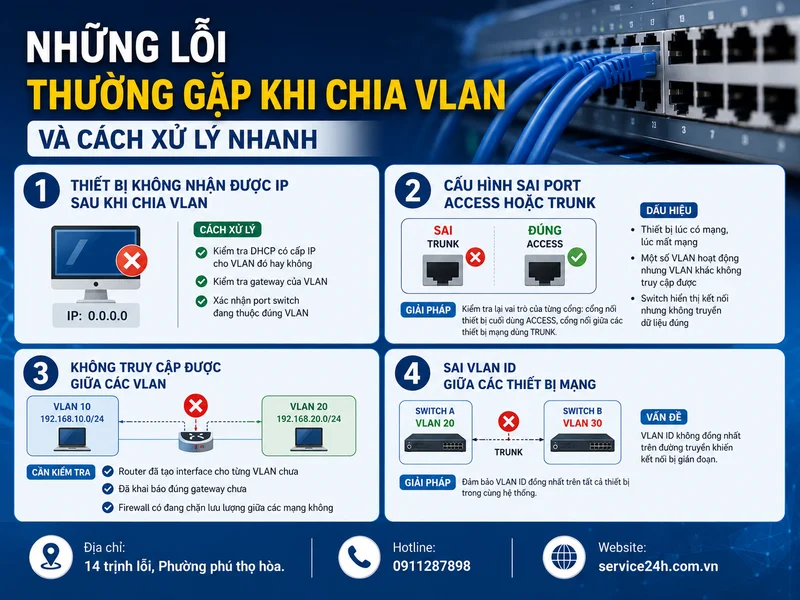

Những lỗi thường gặp khi chia VLAN và cách xử lý nhanh

Trong quá trình triển khai thực tế, nhiều lỗi VLAN không xuất phát từ việc tạo VLAN sai mà do các thiết bị trong hệ thống chưa đồng bộ cấu hình. Việc xác định đúng nguyên nhân giúp giảm thời gian xử lý và tránh phải cấu hình lại toàn bộ mạng.

Thiết bị không nhận được IP sau khi chia VLAN

Đây là lỗi phổ biến khi một máy tính hoặc thiết bị mạng được chuyển sang VLAN mới nhưng DHCP chưa được cấu hình tương ứng.

Cách xử lý:

• Kiểm tra thiết bị DHCP có cấp IP cho VLAN đó hay không.
• Kiểm tra gateway của VLAN.
• Xác nhận port switch đang thuộc đúng VLAN.

Cấu hình sai port access hoặc trunk

Nếu một cổng kết nối máy tính bị đặt nhầm thành trunk hoặc cổng uplink bị cấu hình access, dữ liệu VLAN sẽ không truyền đúng.

Dấu hiệu nhận biết:

• Thiết bị lúc có mạng, lúc mất mạng.
• Một số VLAN hoạt động nhưng VLAN khác không truy cập được.
• Switch hiển thị trạng thái kết nối nhưng không truyền dữ liệu đúng.

Giải pháp là kiểm tra lại vai trò của từng cổng: cổng nối thiết bị cuối thường dùng access, còn cổng nối giữa các thiết bị mạng thường dùng trunk.

Không truy cập được giữa các VLAN

Nhiều người dùng nghĩ rằng tạo VLAN xong là các mạng có thể liên lạc với nhau. Tuy nhiên, VLAN mặc định được thiết kế để tách biệt. Muốn các VLAN giao tiếp cần có thiết bị Layer 3 hoặc router thực hiện định tuyến.

Cần kiểm tra:

• Router đã tạo interface cho từng VLAN chưa.
• Đã khai báo đúng gateway chưa.
• Firewall có đang chặn lưu lượng giữa các mạng không.

Sai VLAN ID giữa các thiết bị mạng

Khi nhiều switch hoặc router cùng tham gia hệ thống, VLAN ID phải đồng nhất trên toàn bộ đường truyền. Chỉ cần một thiết bị sử dụng VLAN ID khác cũng có thể khiến kết nối bị gián đoạn.

Ví dụ, switch A sử dụng VLAN 20 cho phòng kế toán nhưng switch B lại khai báo VLAN 30 trên cùng đường trunk, dữ liệu sẽ không đến đúng nơi.

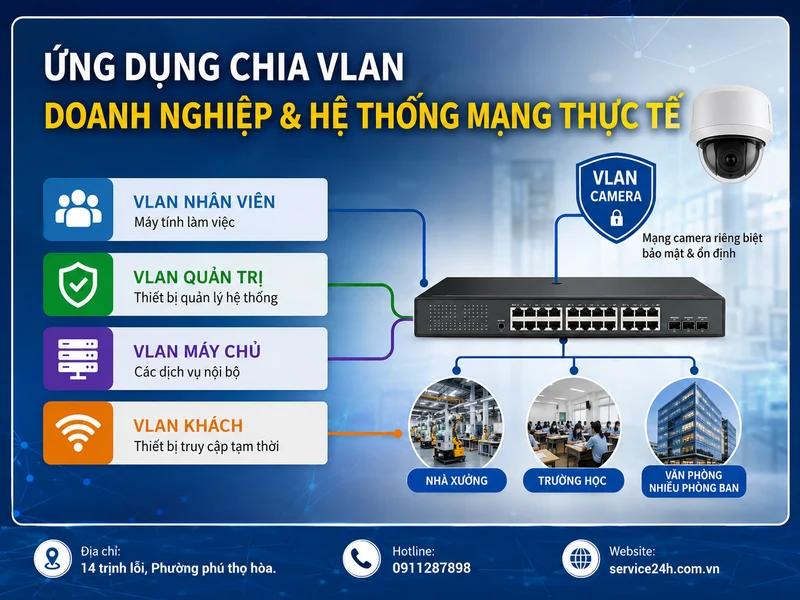

Ứng dụng chia VLAN trong doanh nghiệp và hệ thống mạng thực tế

VLAN không chỉ dành cho hệ thống mạng lớn mà còn phù hợp với nhiều mô hình từ văn phòng nhỏ đến doanh nghiệp nhiều chi nhánh. Điểm quan trọng là xây dựng cách phân chia phù hợp với nhu cầu vận hành.

Mô hình VLAN cho văn phòng nhiều phòng ban

Với văn phòng có nhiều bộ phận, VLAN giúp tách dữ liệu theo nhóm sử dụng. Phòng kế toán có thể được bảo vệ riêng, trong khi nhân viên kinh doanh vẫn sử dụng mạng chung cho công việc hằng ngày.

Một mô hình thường dùng:

• VLAN nhân viên: Máy tính làm việc.
• VLAN quản trị: Thiết bị quản lý hệ thống.
• VLAN máy chủ: Các dịch vụ nội bộ.
• VLAN khách: Thiết bị truy cập tạm thời.

VLAN riêng cho camera và thiết bị giám sát

Hệ thống camera thường truyền lượng dữ liệu liên tục. Nếu dùng chung với máy tính văn phòng, lưu lượng video có thể ảnh hưởng đến hoạt động làm việc.

Tạo VLAN riêng cho camera giúp:

• Dễ quản lý thiết bị giám sát.
• Hạn chế truy cập trái phép vào camera.
• Dễ mở rộng thêm camera trong tương lai.

VLAN cho nhà xưởng, trường học và mô hình nhiều người dùng

Trong các môi trường có nhiều thiết bị kết nối, VLAN giúp phân chia hệ thống theo chức năng thay vì chỉ dựa vào vị trí vật lý.

Ví dụ nhà xưởng có thể tách riêng mạng điều khiển máy móc, camera, nhân viên văn phòng và khách truy cập. Trường học có thể phân biệt mạng giáo viên, sinh viên và thiết bị quản lý.

Khi nào nên thuê đơn vị triển khai VLAN chuyên nghiệp

Người dùng có thể tự thực hiện các cấu hình VLAN cơ bản trên hệ thống nhỏ. Tuy nhiên, với doanh nghiệp đang vận hành liên tục, việc thay đổi cấu hình mạng cần được tính toán kỹ để tránh gián đoạn.

Nên cân nhắc sử dụng dịch vụ chuyên nghiệp khi:

• Hệ thống có nhiều switch hoặc nhiều tầng mạng.
• Cần phân quyền truy cập phức tạp.
• Có yêu cầu bảo mật dữ liệu cao.
• Cần mở rộng mạng trong tương lai.

Qua các bước trong Hướng dẫn chia VLAN, có thể thấy VLAN không chỉ là thao tác tạo thêm mạng trên switch mà là một phương pháp tổ chức hạ tầng giúp doanh nghiệp quản lý thiết bị hiệu quả hơn. Một hệ thống VLAN được thiết kế đúng sẽ giúp tăng bảo mật, giảm lỗi vận hành và tạo nền tảng tốt khi cần mở rộng.

Để triển khai thành công, cần thực hiện đúng trình tự: khảo sát hệ thống hiện tại, lập kế hoạch VLAN, cấu hình switch, kiểm tra kết nối và duy trì cấu hình sau khi hoàn thiện. Việc bỏ qua bước thiết kế có thể khiến mạng hoạt động không ổn định hoặc khó nâng cấp về sau.

Nếu hệ thống mạng có nhiều thiết bị, nhiều phòng ban hoặc yêu cầu vận hành liên tục, doanh nghiệp nên lựa chọn giải pháp cấu hình VLAN phù hợp thay vì thay đổi thử nghiệm trực tiếp trên hệ thống đang hoạt động. Dịch vụ lắp đặt sửa chữa 24h – service24h có thể hỗ trợ khảo sát, cấu hình và tối ưu hệ thống mạng theo nhu cầu thực tế.

Câu hỏi thường gặp

Chia VLAN có tác dụng gì trong hệ thống mạng?

Chia VLAN giúp tách mạng thành nhiều nhóm độc lập, tăng bảo mật, giảm lưu lượng không cần thiết và giúp quản trị viên kiểm soát quyền truy cập dễ dàng hơn.

Có thể tự chia VLAN trên switch tại nhà hoặc văn phòng không?

Có thể nếu sử dụng switch quản lý và hiểu các khái niệm cơ bản như VLAN ID, port access, trunk. Với hệ thống lớn, nên kiểm tra kỹ trước khi thay đổi cấu hình.

Cần thiết bị gì để cấu hình VLAN?

Cần tối thiểu switch hỗ trợ VLAN. Nếu cần các VLAN giao tiếp với nhau, hệ thống cần thêm router hoặc thiết bị Layer 3 có khả năng định tuyến.

VLAN Access và VLAN Trunk khác nhau như thế nào?

Port access thường kết nối với thiết bị cuối và chỉ thuộc một VLAN. Port trunk dùng để truyền nhiều VLAN giữa các thiết bị mạng như switch với router hoặc switch với switch.

Vì sao chia VLAN xong thiết bị không truy cập được mạng?

Nguyên nhân thường do sai cấu hình port, thiếu DHCP cho VLAN mới, sai VLAN ID hoặc chưa cấu hình định tuyến giữa các mạng.

Khi nào doanh nghiệp nên thuê dịch vụ cấu hình VLAN?

Nên thuê khi hệ thống có nhiều thiết bị, yêu cầu bảo mật cao, cần hạn chế thời gian gián đoạn hoặc muốn thiết kế mạng có khả năng mở rộng lâu dài.
