Switch Layer 2 là gì? Cách hoạt động và ứng dụng thực tế

Switch Layer 2 là gì? Đây là loại switch mạng chủ yếu hoạt động ở tầng liên kết dữ liệu (Data Link Layer) trong mô hình OSI, dùng địa chỉ MAC để xác định thiết bị đích và chuyển các Ethernet frame qua đúng cổng cần thiết. Nói đơn giản, nếu nhiều máy tính, camera IP, máy in hoặc Access Point cùng nằm trong một mạng LAN, Switch Layer 2 giúp các thiết bị đó trao đổi dữ liệu với nhau một cách có tổ chức.

Điểm quan trọng là Switch Layer 2 tập trung vào việc chuyển frame trong mạng cục bộ dựa trên MAC, không đảm nhiệm vai trò định tuyến IP giữa các mạng khác nhau theo cách của thiết bị Layer 3. Chẳng hạn, trong một văn phòng có 15 máy tính và một máy in mạng, switch có thể học địa chỉ MAC của từng thiết bị rồi chuyển dữ liệu đến đúng cổng thay vì xử lý mọi kết nối như một đường truyền chung.

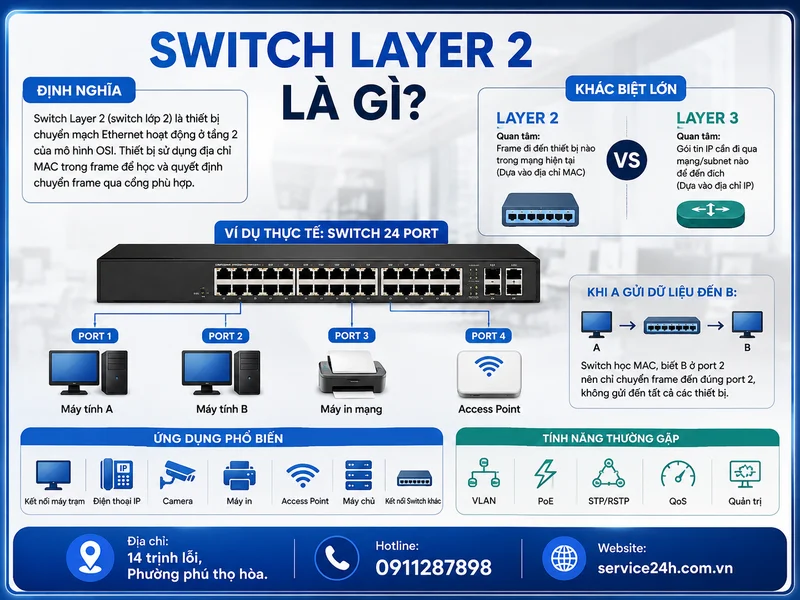

Switch Layer 2 là gì?

Switch Layer 2, còn gọi là switch lớp 2 hoặc Layer 2 switch, là thiết bị chuyển mạch Ethernet hoạt động chủ yếu ở tầng 2 của mô hình OSI. Thiết bị sử dụng địa chỉ MAC nằm trong Ethernet frame để học vị trí của các thiết bị và quyết định frame cần được chuyển qua cổng nào.

Để dễ hình dung, hãy xem một switch 24 port trong văn phòng. Máy tính A cắm vào port 1, máy tính B cắm vào port 2, máy in mạng cắm vào port 3 và Access Point cắm vào port 4. Khi máy tính A gửi dữ liệu đến máy tính B, switch không cần gửi dữ liệu đó đồng thời đến tất cả thiết bị. Sau khi biết MAC của B nằm trên port 2, switch có thể chuyển frame về port tương ứng.

Đây là điểm khác biệt căn bản giữa chuyển mạch Layer 2 và định tuyến Layer 3. Layer 2 quan tâm đến việc một frame Ethernet đi đến thiết bị nào trong miền mạng hiện tại; Layer 3 quan tâm đến việc gói tin IP cần đi qua mạng hoặc subnet nào để đến đích.

Trong thực tế, Switch Layer 2 thường xuất hiện ở lớp truy cập của hệ thống mạng. Nó có thể kết nối máy trạm, điện thoại IP, camera, máy in, Access Point, máy chủ hoặc các switch khác. Một số model còn có VLAN, PoE, STP/RSTP, QoS và nhiều tính năng quản trị, nhưng không nên mặc định mọi switch Layer 2 đều có cùng bộ tính năng.

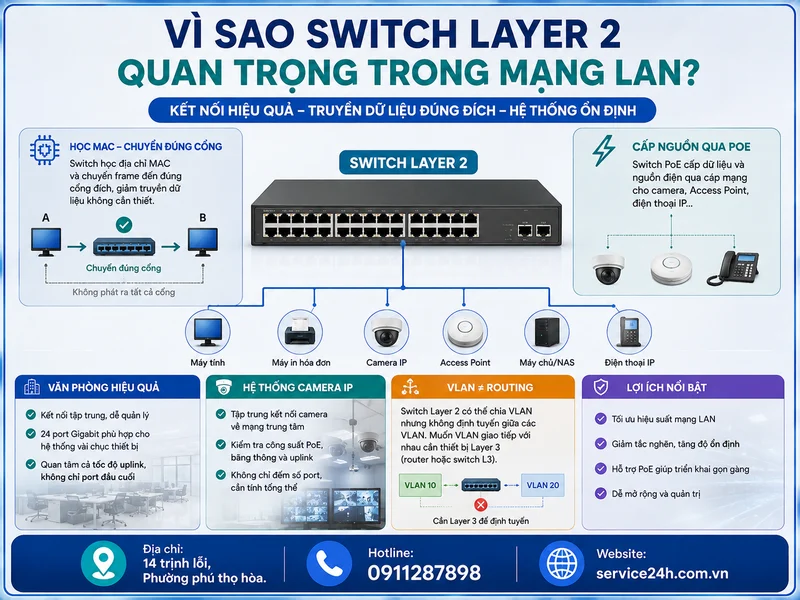

Vì sao Switch Layer 2 quan trọng trong mạng LAN?

Trong một hệ thống có vài thiết bị, việc kết nối có thể khá đơn giản. Nhưng khi số lượng máy tính, camera hoặc thiết bị mạng tăng lên, việc có một thiết bị chuyển mạch phù hợp trở thành yếu tố quan trọng. Switch Layer 2 tạo ra điểm kết nối tập trung, giúp tổ chức hệ thống cáp Ethernet và phân phối dữ liệu giữa các thiết bị trong LAN.

Giá trị lớn của switch nằm ở khả năng học địa chỉ MAC và chuyển frame theo thông tin đã học. Khi bảng MAC đã có thông tin phù hợp, dữ liệu từ một thiết bị có thể được chuyển đến cổng chứa thiết bị đích thay vì phát ra tất cả các cổng. Điều này giúp mạng hoạt động có tổ chức hơn và giảm việc truyền dữ liệu không cần thiết trong những trường hợp switch đã xác định được đích.

Ví dụ, một cửa hàng có máy tính thu ngân, máy in hóa đơn, camera IP và Access Point. Các thiết bị này có thể được kết nối tập trung về switch. Nếu sử dụng switch PoE phù hợp, một số thiết bị như camera hoặc Access Point còn có thể nhận cả dữ liệu và nguồn điện qua cáp mạng, giúp giảm số lượng dây cấp nguồn riêng.

Trong văn phòng, nhu cầu có thể khác một chút. Số lượng port, tốc độ từng port và tốc độ uplink giữa switch với router hoặc switch khác thường đáng quan tâm hơn. Một switch 24 port Gigabit có thể phù hợp với hệ thống có vài chục thiết bị, nhưng nếu lượng dữ liệu qua uplink lớn, chỉ nhìn vào tốc độ port đầu cuối là chưa đủ. Cần xem cả khả năng của đường uplink và thiết kế tổng thể.

Với hệ thống camera IP, Switch Layer 2 cũng thường đóng vai trò tập trung kết nối camera về mạng trung tâm. Nếu camera hỗ trợ PoE và switch có đúng chuẩn PoE, việc cấp nguồn qua Ethernet có thể làm hệ thống gọn hơn. Tuy nhiên, số lượng camera không nên chỉ được tính theo số port; còn phải kiểm tra ngân sách công suất PoE, băng thông và phương án uplink.

Một điểm dễ nhầm là có VLAN không có nghĩa switch đã thực hiện routing giữa các VLAN. Switch Layer 2 có thể hỗ trợ chia các cổng thành những VLAN khác nhau tùy model và cấu hình, nhưng khi các VLAN cần trao đổi dữ liệu với nhau, hệ thống vẫn cần một thiết bị hoặc chức năng Layer 3 đảm nhiệm việc định tuyến.

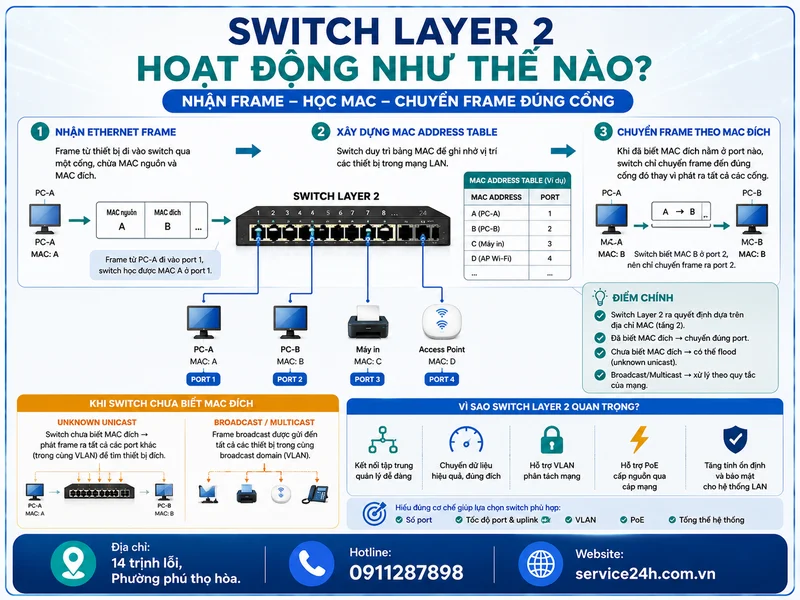

Switch Layer 2 hoạt động như thế nào?

Cơ chế hoạt động của Switch Layer 2 có thể hiểu qua ba bước chính: nhận frame, học địa chỉ MAC và chuyển frame theo MAC đích. Đây là nền tảng để switch biết thiết bị nào đang kết nối ở cổng nào.

1. Switch nhận Ethernet frame

Khi một thiết bị gửi dữ liệu qua mạng Ethernet, dữ liệu được đóng gói thành frame. Frame chứa nhiều thông tin, trong đó có MAC nguồn và MAC đích. Khi frame đi vào một port của switch, switch đọc các thông tin cần thiết để xử lý frame ở tầng liên kết dữ liệu.

Giả sử PC-A cắm ở port 1 và gửi dữ liệu cho PC-B. Khi frame từ PC-A đi vào port 1, switch có thể ghi nhận rằng MAC của PC-A đang xuất hiện trên port 1. Đây chính là quá trình học MAC.

2. Switch xây dựng MAC address table

Switch duy trì một MAC address table, có thể hiểu đơn giản là bảng ánh xạ giữa địa chỉ MAC và cổng kết nối. Nhờ bảng này, switch dần hình thành được thông tin về vị trí tương đối của các thiết bị đang hoạt động.

Ví dụ, bảng có thể chứa thông tin theo logic: MAC của PC-A nằm ở port 1, MAC của PC-B nằm ở port 2 và MAC của máy in nằm ở port 3. Khi PC-A gửi frame cho PC-B, switch kiểm tra MAC đích và nếu đã biết MAC đó nằm ở port 2, frame sẽ được chuyển về port 2.

3. Chuyển frame đến đúng cổng khi đã biết đích

Đây là phần thể hiện rõ nhất vai trò của switch. Thay vì coi tất cả port như một đường truyền chung, switch sử dụng bảng MAC để đưa frame đến cổng phù hợp. Nhờ đó, các thiết bị khác không nhất thiết phải nhận những frame vốn không dành cho chúng.

Trong ví dụ PC-A và PC-B, nếu cả hai cùng nằm trong mạng LAN và MAC của PC-B đã được switch học, dữ liệu từ A đến B sẽ được chuyển theo thông tin trong bảng MAC. Điều này khác với việc thiết bị đích nằm ở mạng IP khác, khi đó việc đưa gói tin sang mạng khác cần đến chức năng định tuyến.

Điều gì xảy ra khi switch chưa biết MAC đích?

Nếu switch chưa có thông tin về MAC đích trong bảng, nó chưa biết chính xác frame cần đi qua port nào. Trong trường hợp unknown unicast, switch có thể phát frame ra các port phù hợp khác trong cùng miền chuyển mạch để tìm thiết bị đích. Khi thiết bị đích phản hồi, switch có thêm thông tin để cập nhật bảng MAC.

Broadcast là trường hợp khác: frame broadcast được gửi đến các thiết bị trong cùng broadcast domain theo quy tắc của mạng. Multicast cũng có cách xử lý riêng tùy cấu hình và tính năng switch. Vì vậy, hiệu quả của mạng không chỉ phụ thuộc vào việc switch có bao nhiêu port mà còn liên quan đến cách thiết kế VLAN, broadcast domain và các tính năng quản trị.

Từ cơ chế trên có thể thấy bản chất của Switch Layer 2 không phải là “thiết bị phát mạng” đơn thuần. Nó là thiết bị ra quyết định chuyển frame dựa trên thông tin tầng 2. Khi thiết kế mạng văn phòng, camera hoặc hệ thống Wi-Fi có nhiều thiết bị Ethernet, hiểu rõ cơ chế này giúp xác định đúng số port, tốc độ uplink, nhu cầu VLAN, PoE và giới hạn của switch trước khi triển khai.

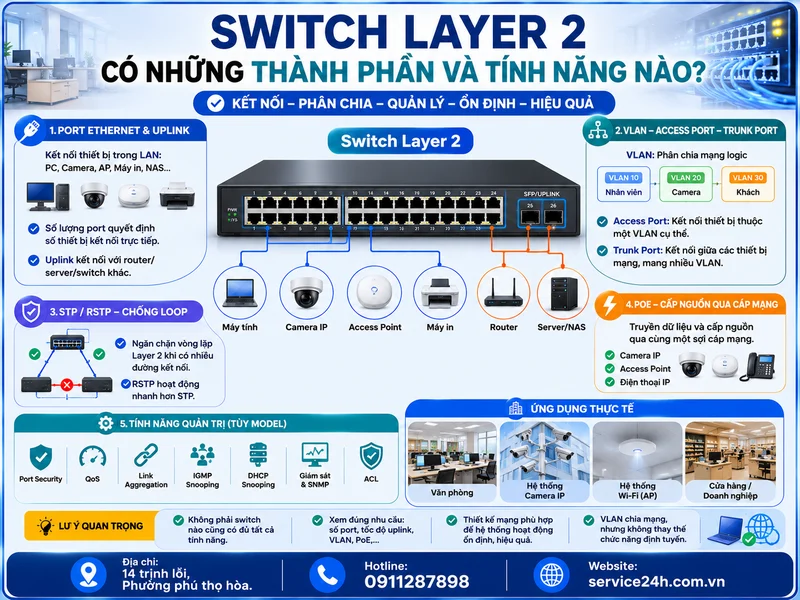

Switch Layer 2 có những thành phần và tính năng nào?

Không phải mọi switch Layer 2 đều có cùng khả năng. Một mẫu switch cơ bản có thể chỉ tập trung vào việc kết nối các thiết bị Ethernet, trong khi dòng managed switch có thêm nhiều chức năng phục vụ phân đoạn mạng, bảo mật và giám sát. Vì vậy, khi đọc thông số thiết bị, nên xem từng tính năng theo nhu cầu thực tế thay vì chỉ dựa vào tên gọi Layer 2.

Port Ethernet và uplink

Port Ethernet là nơi kết nối máy tính, camera, Access Point, máy in hoặc thiết bị mạng khác. Số lượng port quyết định số thiết bị có thể kết nối trực tiếp, nhưng nên chừa một phần dự phòng cho việc mở rộng. Trong khi đó, uplink thường dùng để kết nối switch với router, server hoặc một switch khác.

Ví dụ, một văn phòng có 18 máy tính, 2 Access Point và một máy in đã cần hơn 20 kết nối có dây. Nếu dự kiến bổ sung camera hoặc thêm nhân sự, chọn switch chỉ vừa đủ số port hiện tại có thể khiến hệ thống sớm phải thay đổi. Ngoài số port, tốc độ uplink cũng cần được cân nhắc nếu nhiều thiết bị cùng truyền dữ liệu về một điểm tập trung.

VLAN, Access Port và Trunk Port

VLAN cho phép phân chia mạng logic trên cùng hạ tầng switch. Chẳng hạn, doanh nghiệp có thể tách nhóm máy tính nhân viên, camera và thiết bị khách thành các VLAN riêng tùy thiết kế. Việc phân tách này giúp tổ chức mạng rõ ràng hơn và hỗ trợ các chính sách kiểm soát phù hợp.

Ở mức cơ bản, Access Port thường kết nối thiết bị đầu cuối thuộc một VLAN, còn Trunk Port thường được dùng để mang lưu lượng của nhiều VLAN giữa các thiết bị mạng có hỗ trợ VLAN. Đây là điểm quan trọng khi nối nhiều switch với nhau hoặc kết nối switch với thiết bị Layer 3.

STP/RSTP và khả năng chống loop

Khi hệ thống có nhiều switch, việc tạo hai đường kết nối giữa các thiết bị có thể gây vòng lặp Layer 2. Các cơ chế như STP hoặc RSTP được thiết kế để giúp kiểm soát tình huống này. Không nên tự ý đấu nhiều đường cáp giữa các switch chỉ với mục đích tăng kết nối mà không kiểm tra cơ chế chống loop hoặc thiết kế dự phòng tương ứng.

PoE và các tính năng quản trị

Nếu switch được dùng cho camera IP, Access Point hoặc điện thoại IP, PoE có thể giúp truyền dữ liệu và cấp nguồn trên cùng hệ thống cáp mạng khi thiết bị hai đầu tương thích. Khi lựa chọn, cần kiểm tra chuẩn PoE, số port hỗ trợ và tổng ngân sách công suất thay vì chỉ thấy chữ “PoE” là mặc định đáp ứng mọi thiết bị.

Với hệ thống cần quản lý tập trung, một managed Layer 2 switch có thể cung cấp thêm các tính năng như port security, QoS, link aggregation, giám sát trạng thái port hoặc cấu hình VLAN. Tuy nhiên, danh sách tính năng thay đổi theo từng model. Một switch Layer 2 không nhất thiết phải có toàn bộ các chức năng này.

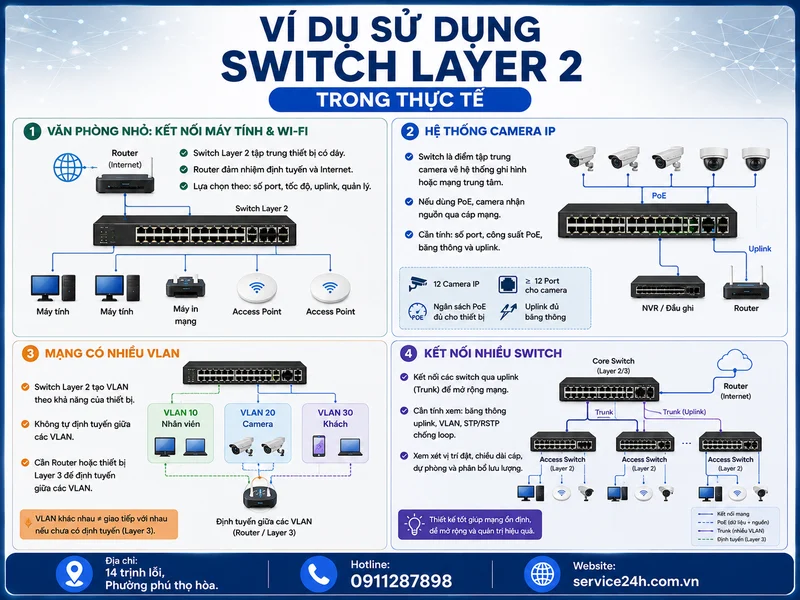

Ví dụ sử dụng Switch Layer 2 trong thực tế

Cách dễ nhất để xác định một switch lớp 2 có phù hợp hay không là đặt nó vào đúng bài toán triển khai. Cùng là switch Ethernet nhưng nhu cầu của văn phòng, hệ thống camera và mạng có nhiều VLAN có thể rất khác nhau.

Văn phòng nhỏ cần kết nối máy tính và Wi-Fi

Giả sử một văn phòng có máy tính để bàn, máy in mạng và vài Access Point. Router đảm nhiệm kết nối Internet và các chức năng định tuyến cần thiết, còn Switch Layer 2 đóng vai trò tập trung các thiết bị có dây. Nếu nhu cầu chỉ là kết nối các thiết bị trong mạng nội bộ và đưa lưu lượng về router, Layer 2 thường là lựa chọn hợp lý.

Trong trường hợp này, các tiêu chí đáng xem gồm số lượng port, tốc độ Gigabit hoặc cao hơn, tốc độ uplink và khả năng quản lý. Không nhất thiết phải chọn switch có thật nhiều tính năng nếu hệ thống thực tế không sử dụng đến chúng.

Hệ thống camera IP

Với camera IP, switch có thể là điểm tập trung toàn bộ đường mạng từ camera về hệ thống ghi hình hoặc mạng trung tâm. Nếu dùng switch PoE tương thích, camera có thể nhận nguồn trực tiếp qua cáp mạng. Ví dụ, một hệ thống có 12 camera không chỉ cần ít nhất 12 port dành cho camera mà còn cần tính đến port uplink, công suất PoE và băng thông tổng thể.

Nếu số lượng camera tăng hoặc độ phân giải và bitrate cao, việc đánh giá uplink càng quan trọng. Một hệ thống có nhiều camera truyền dữ liệu liên tục có thể tạo tải đáng kể lên đường kết nối giữa switch và thiết bị trung tâm.

Mạng có nhiều VLAN

Switch Layer 2 có thể được sử dụng để tạo các VLAN theo khả năng của thiết bị. Ví dụ, VLAN 10 dành cho nhân viên, VLAN 20 cho camera và VLAN 30 cho khách. Tuy nhiên, việc ba VLAN tồn tại trên switch không có nghĩa máy tính ở VLAN 10 có thể tự động giao tiếp với camera ở VLAN 20.

Nếu cần định tuyến giữa các VLAN, hệ thống phải có router hoặc thiết bị Layer 3 thực hiện chức năng này. Đây là một trong những điểm cần xác định trước khi mua thiết bị, bởi chọn switch chỉ dựa trên số port mà bỏ qua yêu cầu routing có thể dẫn đến thiết kế không đáp ứng mục tiêu.

Kết nối nhiều switch

Trong một tòa nhà hoặc văn phòng có nhiều khu vực, có thể cần nhiều switch Layer 2 và kết nối chúng qua uplink. Khi đó, cần tính toán băng thông đường uplink, cấu hình VLAN nếu có và cơ chế chống loop. Với hệ thống lớn hơn, thiết kế còn cần xem xét vị trí đặt switch, chiều dài cáp, dự phòng và cách phân bổ lưu lượng.

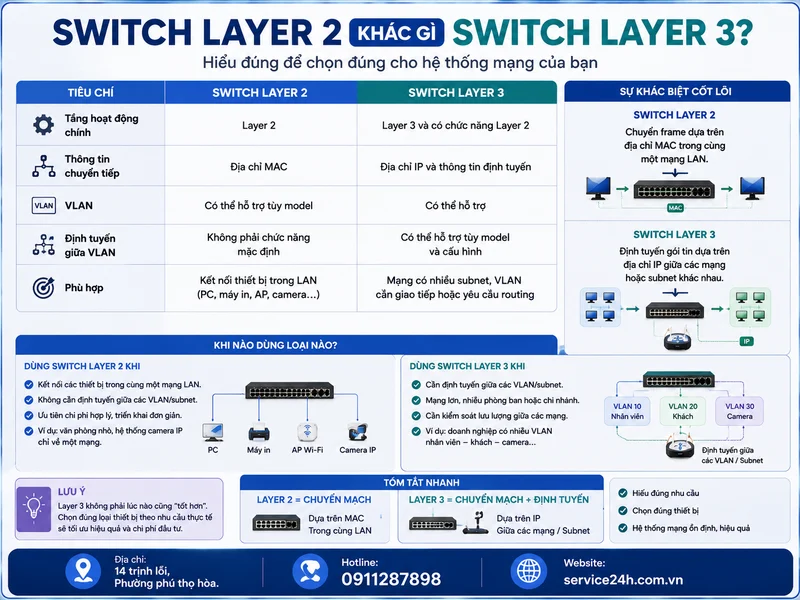

Switch Layer 2 khác gì Switch Layer 3?

Điểm khác biệt cốt lõi nằm ở chức năng xử lý lưu lượng. Switch Layer 2 chủ yếu chuyển Ethernet frame dựa trên địa chỉ MAC, trong khi Switch Layer 3 có thêm khả năng định tuyến dựa trên địa chỉ IP giữa các mạng hoặc subnet.

Ví dụ, nếu doanh nghiệp chỉ cần kết nối máy tính, máy in và Access Point trong một mạng nội bộ, Switch Layer 2 có thể đáp ứng tốt. Ngược lại, nếu hệ thống được chia thành nhiều subnet và các subnet đó cần trao đổi dữ liệu có kiểm soát, cần xem xét thiết bị Layer 3 hoặc router.

Điều cần tránh là suy luận “Layer 3 luôn tốt hơn Layer 2”. Hai loại thiết bị phục vụ những vai trò khác nhau. Chọn đúng loại theo kiến trúc mạng sẽ hợp lý hơn việc mua thiết bị có chức năng cao nhưng không sử dụng.

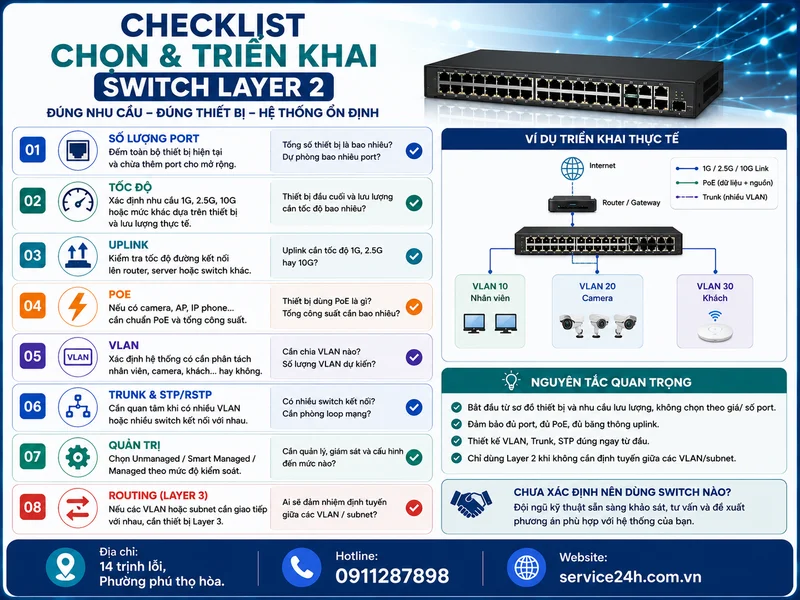

Checklist chọn và triển khai Switch Layer 2

Trước khi chọn thiết bị, có thể kiểm tra nhanh các tiêu chí sau:

• Số lượng port: đếm toàn bộ thiết bị hiện tại và chừa thêm port cho nhu cầu mở rộng.
• Tốc độ: xác định nhu cầu 1G, 2.5G, 10G hoặc mức khác dựa trên thiết bị đầu cuối và lưu lượng thực tế.
• Uplink: kiểm tra tốc độ đường kết nối từ switch lên router, server hoặc switch khác.
• PoE: nếu có camera, Access Point hoặc điện thoại IP, cần tính cả chuẩn PoE và tổng công suất cần thiết.
• VLAN: xác định hệ thống có cần phân tách người dùng, camera, khách hoặc nhóm thiết bị khác hay không.
• Trunk và STP/RSTP: cần quan tâm khi có nhiều VLAN hoặc nhiều switch kết nối với nhau.
• Quản trị: xác định nên dùng switch unmanaged, smart managed hay managed dựa trên mức độ kiểm soát mong muốn.
• Routing: nếu các VLAN hoặc subnet cần giao tiếp với nhau, phải xác định thiết bị nào đảm nhiệm Layer 3.

Với hệ thống chưa có thiết kế rõ ràng, nên bắt đầu từ sơ đồ thiết bị và nhu cầu lưu lượng thay vì chọn switch theo số port hoặc giá bán. Việc khảo sát đúng ngay từ đầu giúp tránh tình trạng thiếu port, thiếu công suất PoE, nghẽn uplink hoặc mua switch Layer 2 trong khi hệ thống thực tế cần chức năng định tuyến.

Nếu khách hàng chưa xác định được nên dùng switch nào, đơn vị kỹ thuật có thể hỗ trợ khảo sát nhu cầu, xác định số lượng thiết bị, yêu cầu VLAN/PoE/uplink và đề xuất phương án triển khai phù hợp. Mục tiêu là chọn đúng năng lực thiết bị cho hệ thống thay vì cấu hình dư thừa.

Qua những phân tích trên, có thể hiểu rõ Switch Layer 2 là gì: đây là thiết bị chuyển mạch chủ yếu xử lý Ethernet frame ở tầng liên kết dữ liệu và sử dụng địa chỉ MAC để quyết định cách chuyển frame trong mạng LAN. Nó là thành phần phổ biến trong mạng văn phòng, camera IP, Wi-Fi và nhiều hệ thống thiết bị có dây.

Điểm quan trọng khi triển khai không chỉ nằm ở số port. Cần xem đồng thời tốc độ uplink, VLAN, PoE, STP/RSTP, khả năng quản trị và đặc biệt là yêu cầu định tuyến. Nếu nhu cầu chỉ là kết nối các thiết bị trong LAN, Layer 2 có thể là lựa chọn phù hợp; nếu hệ thống có nhiều subnet hoặc cần routing giữa VLAN, nên xem xét kiến trúc Layer 3.

Nắm được ranh giới giữa chuyển mạch và định tuyến sẽ giúp việc lựa chọn thiết bị mạng chính xác hơn, đồng thời hạn chế những lỗi thiết kế thường chỉ xuất hiện sau khi hệ thống đã đưa vào vận hành.

Câu hỏi thường gặp về Switch Layer 2

Switch Layer 2 là gì?

Switch Layer 2 là thiết bị chuyển mạch hoạt động chủ yếu ở tầng liên kết dữ liệu, sử dụng địa chỉ MAC để chuyển Ethernet frame giữa các thiết bị trong mạng LAN.

Switch Layer 2 hoạt động dựa trên địa chỉ nào?

Switch Layer 2 chủ yếu dựa trên địa chỉ MAC để học vị trí thiết bị và quyết định cổng chuyển frame.

Switch Layer 2 có định tuyến được không?

Thông thường không. Switch Layer 2 tập trung vào chuyển mạch trong cùng mạng hoặc VLAN; chức năng định tuyến giữa các mạng cần router hoặc thiết bị Layer 3.

Switch Layer 2 có hỗ trợ VLAN không?

Có thể có. Nhiều switch Layer 2 hỗ trợ VLAN, nhưng tính năng cụ thể phụ thuộc model và khả năng quản trị của thiết bị.

Switch Layer 2 khác Switch Layer 3 như thế nào?

Layer 2 chủ yếu chuyển frame dựa trên MAC, còn Layer 3 có thêm khả năng định tuyến dựa trên IP giữa các mạng hoặc subnet.

Switch Layer 2 có phù hợp cho hệ thống camera IP không?

Có. Switch Layer 2 có thể kết nối camera IP, và loại có PoE có thể cấp nguồn cho camera tương thích qua cáp mạng.

Khi nào nên dùng Switch Layer 2 thay vì Switch Layer 3?

Nên dùng Layer 2 khi nhu cầu chính là kết nối các thiết bị trong LAN và không cần switch thực hiện định tuyến giữa các mạng hoặc VLAN.

Switch Layer 2 có cần cấu hình không?

Switch unmanaged có thể hoạt động gần như cắm là chạy, còn smart managed hoặc managed thường cần cấu hình khi sử dụng VLAN, trunk, STP, bảo mật hoặc các tính năng quản trị khác.

Nên chọn Switch Layer 2 bao nhiêu cổng cho văn phòng?

Nên tính số thiết bị cần kết nối, số port uplink và phần dự phòng cho mở rộng. Không nên chọn đúng bằng số thiết bị hiện tại nếu hệ thống có khả năng tăng thêm thiết bị.

Switch Layer 2 có thể cấp nguồn PoE cho camera và Access Point không?

Có nếu switch hỗ trợ PoE phù hợp và thiết bị đầu cuối tương thích. Cần kiểm tra chuẩn PoE, số port cấp nguồn và tổng ngân sách công suất trước khi triển khai.
