Switch Layer 3 là gì? Đây là loại switch có thể vừa chuyển tiếp dữ liệu trong mạng LAN dựa trên địa chỉ MAC, vừa thực hiện định tuyến IP giữa các mạng con ở Layer 3. Nói đơn giản, nếu Switch Layer 2 chủ yếu giúp các thiết bị trong cùng một mạng kết nối với nhau, thì Switch Layer 3 có thể đứng ở vị trí trung tâm để kết nối và định tuyến lưu lượng giữa nhiều VLAN hoặc subnet.
Điểm đáng chú ý là Switch Layer 3 không chỉ phù hợp với hệ thống lớn. Khi một văn phòng có mạng riêng cho nhân viên, camera, máy chủ và Wi-Fi khách, việc để các nhóm thiết bị này giao tiếp có kiểm soát sẽ trở nên quan trọng. Lúc đó, khả năng inter-VLAN routing của switch Layer 3 giúp xử lý lưu lượng nội bộ hiệu quả hơn. Tuy nhiên, thiết bị này không mặc nhiên thay thế Router hoặc Firewall, bởi các thiết bị biên còn đảm nhiệm những chức năng như NAT, VPN, lọc truy cập hoặc kết nối WAN tùy mô hình.

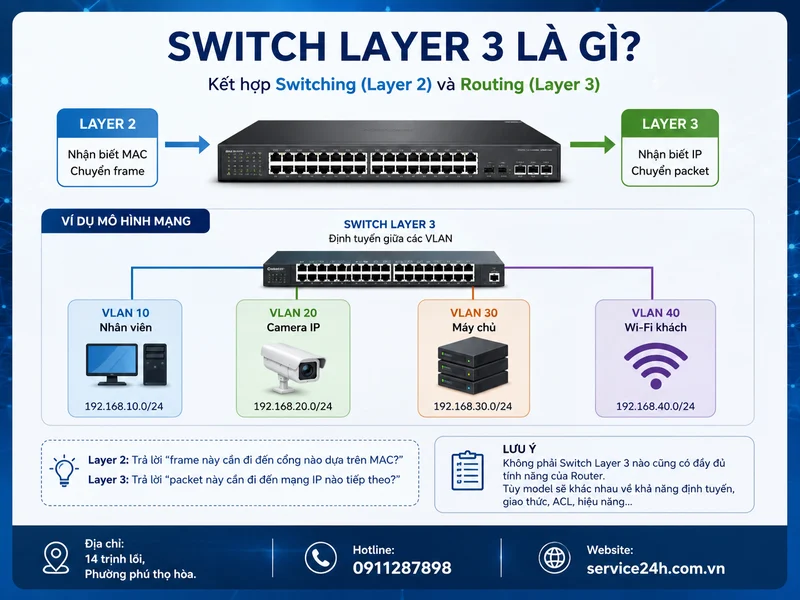

Switch Layer 3 là gì?
Switch Layer 3, còn gọi là Layer 3 Switch hoặc switch lớp 3, là thiết bị mạng kết hợp hai nhóm chức năng: switching ở Layer 2 và routing ở Layer 3 của mô hình OSI. Thiết bị có thể nhận biết địa chỉ MAC để chuyển frame trong cùng mạng Ethernet, đồng thời sử dụng địa chỉ IP và bảng định tuyến để chuyển packet giữa các mạng khác nhau.
Đây chính là điểm tạo nên sự khác biệt quan trọng. Với một mạng đơn giản chỉ có một dải IP và các máy tính cần trao đổi dữ liệu với nhau, Switch Layer 2 thường đã đáp ứng được nhu cầu. Nhưng khi mạng được chia thành nhiều VLAN hoặc subnet, các thiết bị thuộc những phân đoạn khác nhau không thể tự giao tiếp chỉ bằng cơ chế switching Layer 2. Khi đó cần có một thiết bị thực hiện routing.
Switch Layer 3 có thể đảm nhận vai trò này ngay trong hạ tầng chuyển mạch nội bộ. Chẳng hạn, một doanh nghiệp có thể phân chia:
- VLAN 10 cho máy tính nhân viên.
- VLAN 20 cho hệ thống camera IP.
- VLAN 30 cho máy chủ và thiết bị dùng chung.
- VLAN 40 cho Wi-Fi khách.
Nếu máy tính của nhân viên cần truy cập một máy chủ ở VLAN 30, lưu lượng phải đi từ subnet của VLAN 10 sang subnet của VLAN 30. Switch Layer 3 có thể thực hiện việc định tuyến này nếu model và cấu hình hỗ trợ chức năng tương ứng.
Một cách hiểu dễ nhớ là: Switch Layer 2 trả lời câu hỏi “frame này cần đi đến cổng nào dựa trên MAC?”, còn Switch Layer 3 có thêm khả năng trả lời “packet này cần đi đến mạng IP nào tiếp theo?”
Tuy nhiên, không nên hiểu rằng cứ có chữ “Layer 3” là thiết bị có đầy đủ mọi chức năng của Router. Khả năng Layer 3 giữa các dòng switch có thể khác nhau đáng kể. Có model chủ yếu hỗ trợ static routing và các chức năng định tuyến cơ bản, trong khi dòng cao hơn có thể cung cấp nhiều giao thức định tuyến động, ACL, khả năng mở rộng hoặc các tính năng phục vụ mạng doanh nghiệp.

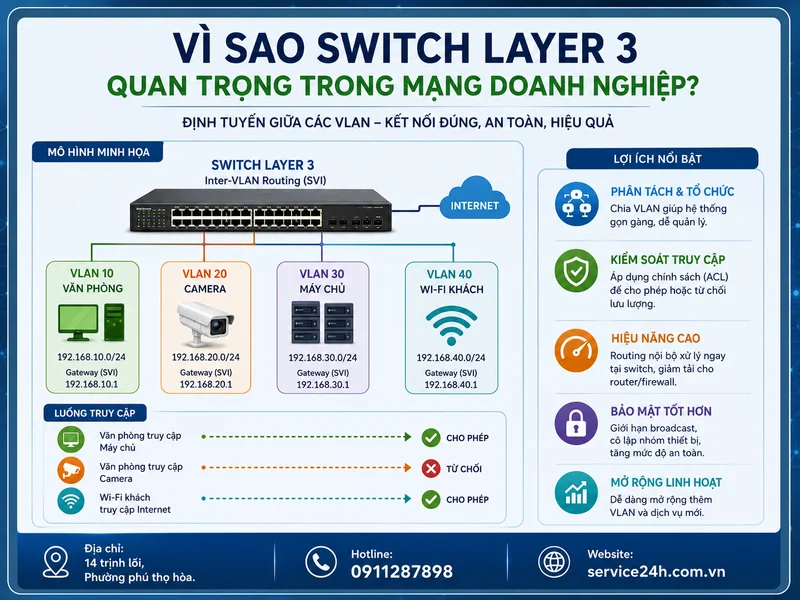

Vì sao Switch Layer 3 quan trọng trong mạng doanh nghiệp?
Trong hệ thống mạng nhỏ, người quản trị có thể chưa nhận thấy sự cần thiết của Layer 3 Switch. Nhưng khi số lượng thiết bị tăng, việc chia mạng thành các VLAN riêng thường trở thành một yêu cầu thực tế. Mục đích không chỉ là tổ chức hệ thống gọn hơn mà còn giúp giới hạn broadcast, tách nhóm thiết bị và kiểm soát đường đi của dữ liệu.
Ví dụ, một công ty có khoảng nhiều chục đến hàng trăm thiết bị, gồm máy tính văn phòng, máy in, camera, Access Point và máy chủ. Nếu tất cả cùng nằm trong một mạng LAN, việc quản lý lưu lượng và phân quyền có thể trở nên khó khăn. Người quản trị có thể tạo các VLAN riêng để phân đoạn hệ thống. Nhưng sau khi chia VLAN, lại phát sinh câu hỏi: làm thế nào để VLAN 10 có thể truy cập đúng những dịch vụ được phép ở VLAN 30?
Đó là lúc inter-VLAN routing phát huy tác dụng. Switch Layer 3 có thể tạo các giao diện Layer 3 tương ứng với VLAN, thường được triển khai dưới dạng SVI (Switched Virtual Interface). Giao diện này có thể đóng vai trò default gateway cho thiết bị trong VLAN. Khi máy tính gửi lưu lượng đến một địa chỉ IP nằm ngoài subnet của mình, packet được chuyển đến gateway để tiếp tục được định tuyến.
Ưu điểm thực tế nằm ở việc lưu lượng giữa các mạng nội bộ có thể được xử lý ngay tại lớp chuyển mạch phù hợp, thay vì phải phụ thuộc hoàn toàn vào một thiết bị định tuyến riêng cho từng luồng nội bộ. Với hệ thống có lưu lượng lớn giữa các máy chủ, máy trạm và các VLAN, thiết kế này có thể giúp kiến trúc mạng rõ ràng và giảm những điểm nghẽn không cần thiết.
Hãy hình dung một doanh nghiệp có bốn nhóm mạng: văn phòng, camera, máy chủ và khách. Nhân viên cần truy cập máy chủ nội bộ nhưng không được phép truy cập trực tiếp vào mạng camera. Wi-Fi khách chỉ được phép đi Internet. Trong mô hình này, Switch Layer 3 có thể thực hiện routing giữa các VLAN, còn các chính sách cho phép hoặc từ chối lưu lượng có thể được triển khai bằng ACL hoặc kết hợp với Firewall tùy thiết kế.
Điểm quan trọng cần nhớ là chia VLAN và định tuyến giữa VLAN là hai việc khác nhau. VLAN giúp tạo các miền mạng logic riêng biệt; Layer 3 routing cung cấp cơ chế để những miền mạng đó giao tiếp với nhau theo tuyến được xác định. Vì vậy, một hệ thống càng có nhiều subnet và yêu cầu trao đổi dữ liệu nội bộ càng phức tạp thì vai trò của Layer 3 Switch càng đáng chú ý.

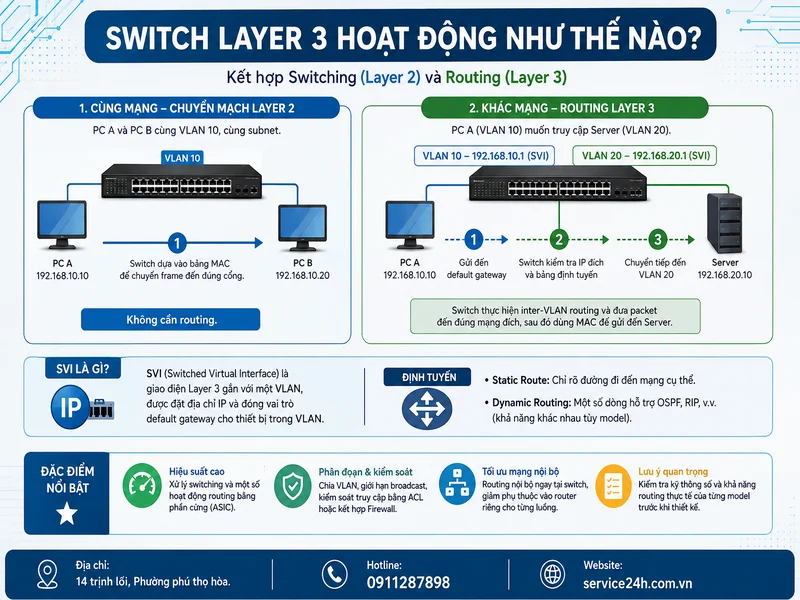

Switch Layer 3 hoạt động như thế nào?
Để hiểu cách thiết bị này vận hành, có thể tách quá trình thành hai tình huống: thiết bị đích nằm cùng mạng và thiết bị đích nằm ở mạng khác.
Trường hợp hai thiết bị cùng mạng
Giả sử PC A và PC B cùng thuộc VLAN 10 và cùng subnet. Khi PC A gửi dữ liệu cho PC B, switch có thể dựa vào bảng MAC để xác định cổng kết nối với thiết bị đích. Đây là hoạt động chuyển mạch Layer 2 quen thuộc. Việc có thêm khả năng Layer 3 không có nghĩa mọi gói tin đều phải đi qua quá trình routing.
Trường hợp thiết bị đích nằm ở VLAN khác
Giả sử PC A thuộc VLAN 10 với địa chỉ IP 192.168.10.x và máy chủ thuộc VLAN 20 với địa chỉ 192.168.20.x. Vì hai thiết bị nằm ở hai subnet khác nhau, PC A sẽ gửi packet đến default gateway của mình. Nếu Switch Layer 3 được cấu hình làm gateway cho VLAN 10, packet sẽ được chuyển tới giao diện Layer 3 tương ứng.
Switch kiểm tra thông tin IP đích và bảng định tuyến để xác định đường đi đến subnet 192.168.20.0/24. Sau đó thiết bị thực hiện chuyển tiếp packet về phía VLAN 20. Khi đến mạng đích, cơ chế Layer 2 lại được sử dụng để đưa frame đến đúng cổng kết nối của máy chủ.
Trong mô hình này, SVI thường là thành phần rất quan trọng. Có thể hiểu đơn giản SVI là giao diện logic gắn với một VLAN và được đặt địa chỉ IP để các thiết bị trong VLAN sử dụng làm gateway. Ví dụ, VLAN 10 có thể có một gateway riêng và VLAN 20 có gateway khác. Các gateway này nằm trên cùng Switch Layer 3 nhưng đại diện cho những mạng IP khác nhau.
Ngoài inter-VLAN routing, Switch Layer 3 còn có thể sử dụng static route để chỉ rõ đường đi đến một mạng cụ thể. Với hệ thống lớn hơn, một số dòng thiết bị hỗ trợ giao thức định tuyến động như OSPF hoặc các giao thức khác. Tuy nhiên, không nên mặc định rằng mọi model Layer 3 đều hỗ trợ cùng một tập tính năng; cần kiểm tra chính xác khả năng của từng thiết bị trước khi thiết kế.
Về hiệu suất, nhiều switch doanh nghiệp sử dụng ASIC hoặc cơ chế chuyển tiếp phần cứng để xử lý switching và một số hoạt động routing với tốc độ cao. Dù vậy, hiệu năng thực tế còn phụ thuộc kiến trúc thiết bị, bảng chuyển tiếp, tốc độ uplink, khả năng xử lý và các tính năng được bật. Vì thế, khi đánh giá một Switch Layer 3, không nên chỉ nhìn vào tên gọi mà cần xem thông số kỹ thuật và giới hạn routing thực tế của model.

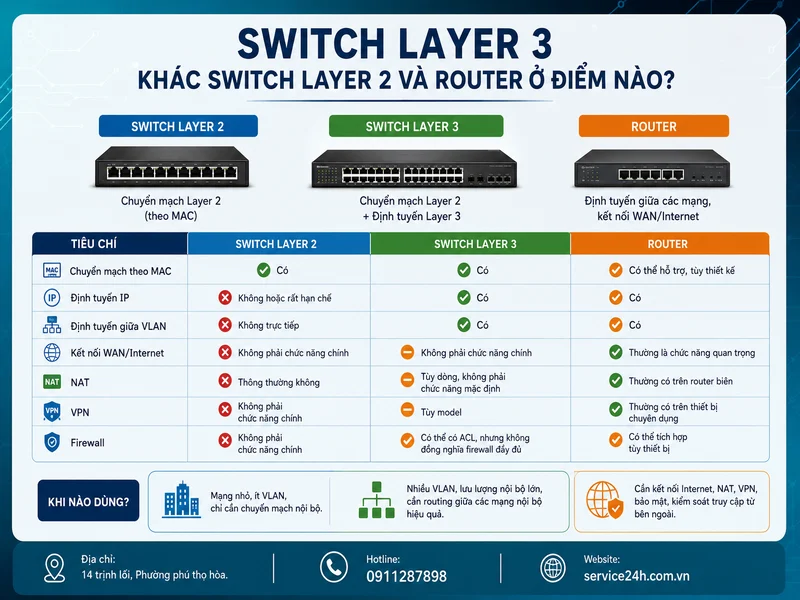

Switch Layer 3 khác Switch Layer 2 và Router ở điểm nào?
Ba khái niệm này thường xuất hiện cùng nhau khi thiết kế mạng, nhưng chúng không hoàn toàn đồng nghĩa. Điểm khác biệt nằm ở nhiệm vụ chính mà mỗi thiết bị đảm nhận. Switch Layer 2 tập trung vào việc chuyển frame trong mạng LAN, Switch Layer 3 bổ sung khả năng định tuyến giữa các mạng IP, còn Router thường được dùng ở ranh giới giữa các mạng và có thể đảm nhiệm nhiều chức năng WAN, NAT, VPN hoặc bảo mật tùy thiết bị.
| Tiêu chí | Switch Layer 2 | Switch Layer 3 | Router |
|---|---|---|---|
| Chuyển mạch theo MAC | Có | Có | Có thể hỗ trợ, tùy thiết kế |
| Định tuyến IP | Không hoặc rất hạn chế | Có | Có |
| Định tuyến giữa VLAN | Không trực tiếp | Có | Có |
| Kết nối WAN/Internet | Không phải chức năng chính | Không phải chức năng chính | Thường là chức năng quan trọng |
| NAT | Thông thường không | Tùy dòng, không phải chức năng mặc định | Thường có trên router biên |
| VPN | Không phải chức năng chính | Tùy model | Thường có trên các thiết bị chuyên dụng |
| Firewall | Không phải chức năng chính | Có thể có ACL, nhưng không đồng nghĩa firewall đầy đủ | Có thể tích hợp tùy thiết bị |
Trong một văn phòng nhỏ, chỉ có một mạng nội bộ và vài chục thiết bị, Switch Layer 2 kết hợp Router hoặc Firewall có thể là phương án hợp lý. Khi doanh nghiệp bắt đầu chia nhiều VLAN và lượng trao đổi giữa các mạng nội bộ tăng, Switch Layer 3 trở nên hữu ích hơn vì có thể đảm nhiệm routing nội bộ ngay tại tầng chuyển mạch.
Ngược lại, nếu yêu cầu chính là kết nối Internet, NAT, VPN site-to-site, kiểm soát truy cập từ bên ngoài hoặc các chính sách bảo mật nâng cao, không nên chỉ nhìn vào khả năng Layer 3 của switch rồi bỏ qua Router hoặc Firewall. Một kiến trúc phổ biến vẫn là Router/Firewall ở biên và Switch Layer 3 ở lớp phân phối hoặc lõi mạng.

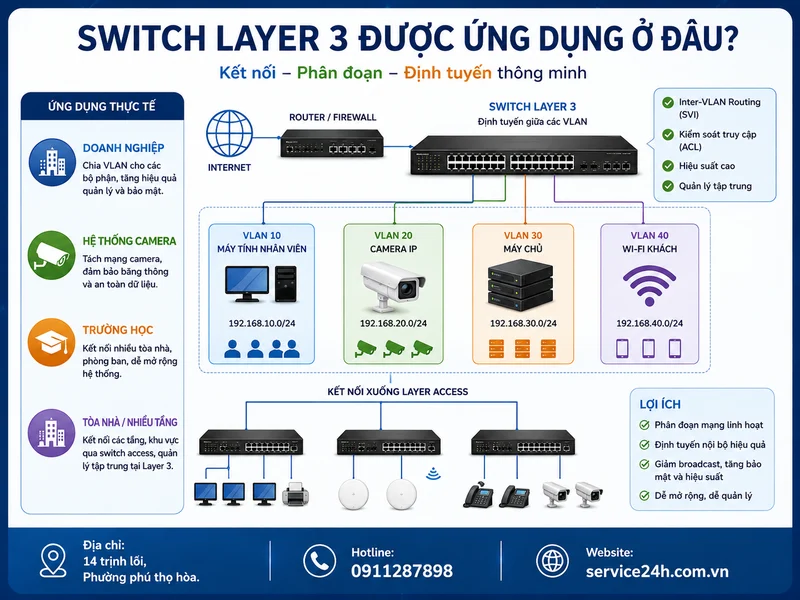

Switch Layer 3 được ứng dụng ở đâu?
Ứng dụng dễ thấy nhất của thiết bị này là những mạng có nhiều phân đoạn logic và cần trao đổi dữ liệu giữa chúng. Chẳng hạn, doanh nghiệp có thể tách máy tính nhân viên, camera IP, máy chủ và Wi-Fi khách thành các VLAN riêng. Switch Layer 3 nằm ở trung tâm có thể xử lý đường đi giữa các subnet theo chính sách được thiết kế.
Trong hệ thống camera, việc tách camera khỏi mạng máy tính giúp lưu lượng giám sát không phải dùng chung một miền mạng với thiết bị người dùng. Nếu máy chủ lưu trữ hoặc máy trạm quản trị cần truy cập camera, routing giữa các VLAN có thể được thực hiện tại Switch Layer 3. Tuy nhiên, quyền truy cập cụ thể vẫn cần được kiểm soát bằng ACL hoặc thiết bị bảo mật phù hợp.
Ở trường học, tòa nhà nhiều tầng hoặc văn phòng nhiều phòng ban, thiết bị cũng có thể nằm ở lớp phân phối, kết nối nhiều Switch Access. Mỗi switch access phục vụ một khu vực hoặc nhóm thiết bị, trong khi lớp Layer 3 đảm nhiệm việc kết nối các subnet. Cách tổ chức này giúp việc mở rộng mạng dễ dự đoán hơn so với việc kéo mọi kết nối về một mạng phẳng duy nhất.
Một mô hình đơn giản có thể hình dung như sau: Internet kết nối vào Router hoặc Firewall; từ đó kết nối xuống Switch Layer 3; Switch Layer 3 tiếp tục kết nối đến các Switch Access, Access Point, máy trạm, camera và máy chủ. Trong kiến trúc này, mỗi thiết bị có một vị trí rõ ràng thay vì cố gắng giao toàn bộ nhiệm vụ mạng cho một thiết bị duy nhất.

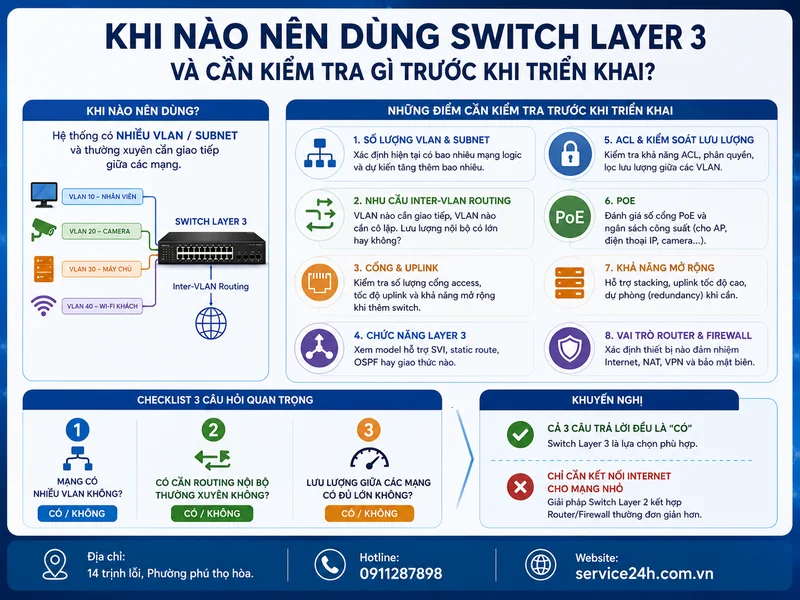

Khi nào nên dùng Switch Layer 3 và cần kiểm tra gì trước khi triển khai?
Không phải mạng nào cũng cần Switch Layer 3. Dấu hiệu rõ nhất cho thấy thiết bị này đáng cân nhắc là hệ thống đã có nhiều VLAN hoặc subnet và thường xuyên phát sinh nhu cầu giao tiếp giữa chúng. Nếu mạng chỉ có một phân đoạn đơn giản, đầu tư thêm khả năng routing có thể chưa mang lại lợi ích tương xứng.
Trước khi chọn thiết bị, nên kiểm tra lần lượt các điểm sau:
- Số lượng VLAN và subnet: xác định hiện tại có bao nhiêu mạng logic và dự kiến tăng thêm bao nhiêu trong tương lai.
- Nhu cầu inter-VLAN routing: xác định VLAN nào cần giao tiếp với nhau, VLAN nào cần bị cô lập và lưu lượng nội bộ có lớn hay không.
- Cổng và uplink: kiểm tra số lượng cổng access, tốc độ uplink và khả năng mở rộng khi thêm switch.
- Chức năng Layer 3: xem chính xác model hỗ trợ SVI, static route, OSPF hay những giao thức nào thay vì chỉ dựa vào tên “Layer 3”.
- ACL và kiểm soát lưu lượng: nếu cần hạn chế máy khách truy cập máy chủ hoặc camera, phải kiểm tra khả năng lọc và phân quyền của thiết bị.
- PoE: nếu switch đồng thời cấp nguồn cho Access Point, điện thoại IP hoặc camera, cần đánh giá số cổng PoE và ngân sách công suất.
- Khả năng mở rộng: mạng doanh nghiệp có thể cần stacking, uplink tốc độ cao hoặc thiết kế dự phòng tùy quy mô.
- Vai trò của Router và Firewall: xác định rõ thiết bị nào chịu trách nhiệm Internet, NAT, VPN và bảo mật biên để tránh đặt sai chức năng cho switch.
Một checklist thực tế có thể rút gọn thành ba câu hỏi: mạng có nhiều VLAN không, có cần routing nội bộ thường xuyên không, và lưu lượng giữa các mạng có đủ lớn để cần một nền tảng chuyển mạch Layer 3 chuyên dụng không? Nếu cả ba câu trả lời đều là có, đây là ứng viên đáng xem xét. Nếu chỉ cần kết nối Internet cho một mạng nhỏ, giải pháp Switch Layer 2 kết hợp Router/Firewall thường đơn giản hơn.

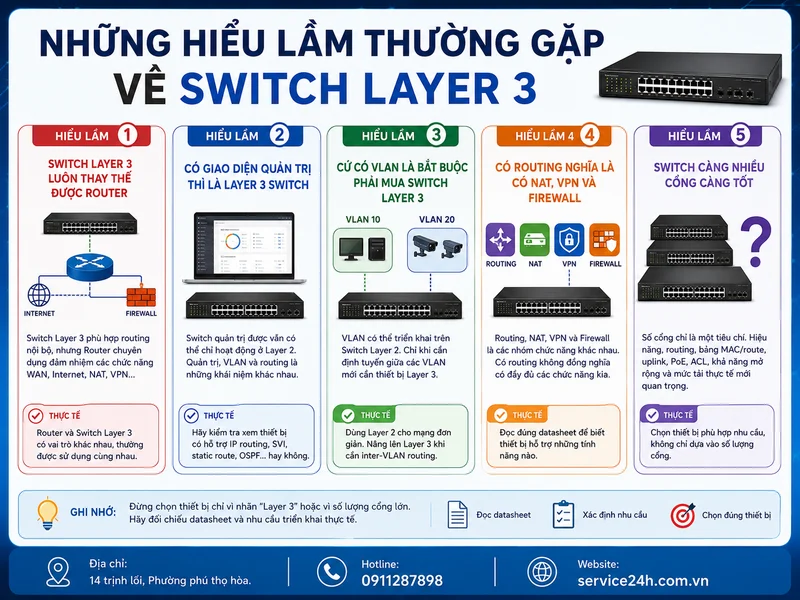

Những hiểu lầm thường gặp về Switch Layer 3
Hiểu lầm 1: Switch Layer 3 luôn thay thế được Router. Không chính xác. Switch Layer 3 rất phù hợp cho routing nội bộ, đặc biệt giữa các VLAN, nhưng Router chuyên dụng có thể đảm nhiệm những chức năng WAN và Internet mà switch không có hoặc không tối ưu cho mục đích đó.
Hiểu lầm 2: Có giao diện quản trị thì là Layer 3 Switch. Không phải. Một switch được quản trị có thể vẫn chủ yếu hoạt động ở Layer 2. Khả năng quản trị, VLAN và routing là những khái niệm khác nhau.
Hiểu lầm 3: Cứ có VLAN là bắt buộc phải mua Switch Layer 3. Không. VLAN có thể được triển khai trên Switch Layer 2. Chỉ khi cần định tuyến giữa các VLAN thì mới cần một thiết bị Layer 3 thực hiện nhiệm vụ đó.
Hiểu lầm 4: Có routing nghĩa là có NAT, VPN và Firewall. Đây là ba nhóm chức năng khác nhau. Một thiết bị có khả năng IP routing không mặc nhiên trở thành firewall hoặc VPN gateway. Vì vậy, cần đọc đúng danh sách tính năng của từng model.
Hiểu lầm 5: Switch càng nhiều cổng càng tốt. Số cổng chỉ là một tiêu chí. Tốc độ uplink, khả năng routing, bảng MAC và bảng định tuyến, PoE, ACL, khả năng mở rộng và mức tải thực tế mới quyết định thiết bị có phù hợp với hệ thống hay không.
Khi phân vân giữa nhiều model, cách an toàn là đối chiếu datasheet và nhu cầu triển khai thực tế. Đừng chọn thiết bị chỉ vì nhãn “Layer 3” hoặc vì số lượng cổng lớn.
Hiểu Switch Layer 3 là gì sẽ giúp việc thiết kế mạng trở nên rõ ràng hơn: đây là switch có thêm khả năng định tuyến IP, đặc biệt hữu ích khi hệ thống có nhiều VLAN, nhiều subnet và nhu cầu trao đổi dữ liệu nội bộ. Nó có thể thực hiện inter-VLAN routing, làm gateway cho các VLAN và hỗ trợ những cơ chế định tuyến khác nhau tùy model.
Điểm quan trọng nhất khi lựa chọn không phải là thiết bị có “Layer 3” hay không, mà là nó có đúng các tính năng hệ thống cần hay không. Với mạng nhỏ, Switch Layer 2 cùng Router hoặc Firewall có thể đã đủ. Với mạng doanh nghiệp nhiều phân đoạn, Switch Layer 3 có thể tạo nên lớp routing nội bộ hiệu quả và dễ mở rộng hơn.
Nếu hệ thống đang có nhiều VLAN, lưu lượng nội bộ lớn hoặc kiến trúc mạng bắt đầu phức tạp, việc đánh giá lại vai trò của Switch Layer 3 là một bước hợp lý trước khi nâng cấp. Một thiết kế đúng nên bắt đầu từ nhu cầu lưu lượng, phân đoạn mạng và yêu cầu bảo mật, sau đó mới chọn model phù hợp.

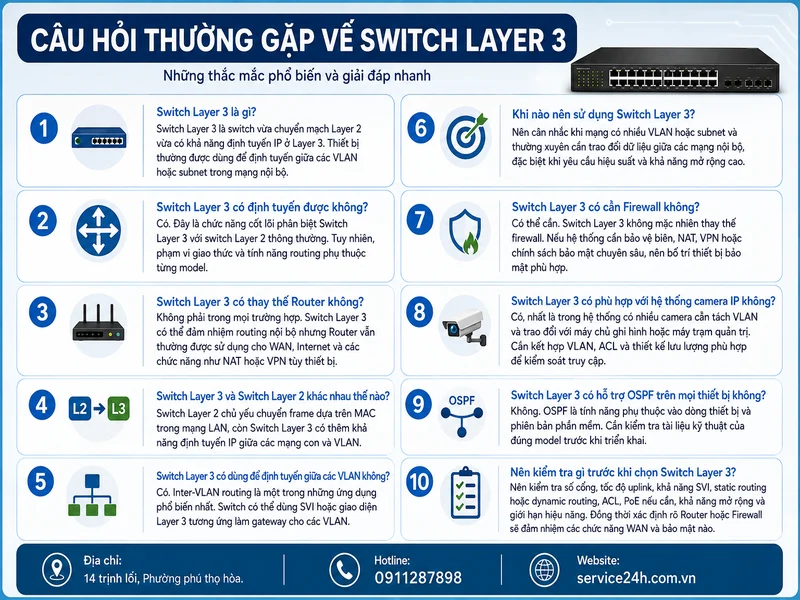

Câu hỏi thường gặp về Switch Layer 3
Switch Layer 3 là gì?
Switch Layer 3 là switch vừa chuyển mạch Layer 2 vừa có khả năng định tuyến IP ở Layer 3. Thiết bị thường được dùng để định tuyến giữa các VLAN hoặc subnet trong mạng nội bộ.
Switch Layer 3 có định tuyến được không?
Có. Đây là chức năng cốt lõi phân biệt Switch Layer 3 với switch Layer 2 thông thường. Tuy nhiên, phạm vi giao thức và tính năng routing phụ thuộc từng model.
Switch Layer 3 có thay thế Router không?
Không phải trong mọi trường hợp. Switch Layer 3 có thể đảm nhiệm routing nội bộ nhưng Router vẫn thường được sử dụng cho WAN, Internet và các chức năng như NAT hoặc VPN tùy thiết bị.
Switch Layer 3 và Switch Layer 2 khác nhau thế nào?
Switch Layer 2 chủ yếu chuyển frame dựa trên MAC trong mạng LAN, còn Switch Layer 3 có thêm khả năng định tuyến IP giữa các mạng con và VLAN.
Switch Layer 3 có dùng để định tuyến giữa các VLAN không?
Có. Inter-VLAN routing là một trong những ứng dụng phổ biến nhất. Switch có thể dùng SVI hoặc giao diện Layer 3 tương ứng làm gateway cho các VLAN.
Khi nào nên sử dụng Switch Layer 3?
Nên cân nhắc khi mạng có nhiều VLAN hoặc subnet và thường xuyên cần trao đổi dữ liệu giữa các mạng nội bộ, đặc biệt khi yêu cầu hiệu suất và khả năng mở rộng cao.
Switch Layer 3 có cần Firewall không?
Có thể cần. Switch Layer 3 không mặc nhiên thay thế firewall. Nếu hệ thống cần bảo vệ biên, NAT, VPN hoặc chính sách bảo mật chuyên sâu, nên bố trí thiết bị bảo mật phù hợp.
Switch Layer 3 có phù hợp với hệ thống camera IP không?
Có, nhất là trong hệ thống có nhiều camera cần tách VLAN và trao đổi với máy chủ ghi hình hoặc máy trạm quản trị. Cần kết hợp VLAN, ACL và thiết kế lưu lượng phù hợp để kiểm soát truy cập.
Switch Layer 3 có hỗ trợ OSPF trên mọi thiết bị không?
Không. OSPF là tính năng phụ thuộc vào dòng thiết bị và phiên bản phần mềm. Cần kiểm tra tài liệu kỹ thuật của đúng model trước khi triển khai.
Nên kiểm tra gì trước khi chọn Switch Layer 3?
Nên kiểm tra số cổng, tốc độ uplink, khả năng SVI, static routing hoặc dynamic routing, ACL, PoE nếu cần, khả năng mở rộng và giới hạn hiệu năng. Đồng thời xác định rõ Router hoặc Firewall sẽ đảm nhiệm các chức năng WAN và bảo mật nào.
