Công Tắc Tơ 3 Pha: Hiểu rõ để vận hành hệ thống điện hiệu quả

Trong hệ thống điện hiện đại, công tắc tơ 3 pha đóng vai trò vô cùng quan trọng, giúp vận hành các thiết bị điện công suất lớn một cách trơn tru và an toàn. Vậy cấu tạo và nguyên lý hoạt động của công tắc tơ 3 pha như thế nào? Bài viết dưới đây của Dịch Vụ Lắp Đặt Sửa Chữa 24h – service24h sẽ giúp bạn hiểu rõ hơn về thiết bị điện không thể thiếu này.

Công tắc tơ là gì?

Công tắc tơ, còn được gọi là Contactor hay khởi động từ, là thiết bị điện đóng ngắt mạch điện, được ứng dụng rộng rãi trong hệ thống điện dân dụng và công nghiệp. Trên thị trường hiện có nhiều loại công tắc tơ như 1 pha, 2 pha, 3 pha, 4 pha, tuy nhiên công tắc tơ 3 pha vẫn là loại phổ biến nhất bởi tính ứng dụng cao trong mạng lưới điện xoay chiều AC 3 pha (220V-240V-380V-480V).

Cấu tạo và nguyên lý hoạt động của công tắc tơ 3 pha

Cấu tạo

Tương tự như các loại Contactor khác, công tắc tơ 3 pha cũng được cấu thành từ 3 phần chính:

• Nam châm điện: Được tạo thành từ dây đồng quấn quanh lõi thép non tích hợp với lò xo. Khi có dòng điện chạy qua, nam châm điện sẽ sinh ra lực hút để đóng tiếp điểm.
• Mạch xử lý hồ quang điện: Có tác dụng dập tắt hồ quang điện phát sinh trong quá trình đóng ngắt tiếp điểm, giúp bảo vệ công tắc tơ khỏi hư hỏng do nhiệt độ cao.
• Tiếp điểm: Gồm tiếp điểm chính (dòng điện lớn) và tiếp điểm phụ (dòng điện nhỏ).

công tắc tơ 3 pha schneider
Hình ảnh: Công tắc tơ 3 pha Schneider

Nguyên lý hoạt động

• Khi có dòng điện chạy qua cuộn dây nam châm, lực từ trường sinh ra sẽ hút tiếp điểm động, làm tiếp điểm động và tĩnh tiếp xúc với nhau, dòng điện sẽ đi qua công tắc tơ và cấp điện cho thiết bị.
• Khi ngắt dòng điện cung cấp cho cuộn dây, lực từ trường biến mất, tiếp điểm động được nhả ra nhờ lò xo, mạch điện bị ngắt.

Ứng dụng của công tắc tơ 3 pha

Công tắc tơ 3 pha được sử dụng rộng rãi trong các ứng dụng sau:

• Điều khiển động cơ 3 pha: Khởi động, dừng, đảo chiều động cơ.
• Điều khiển các thiết bị điện công suất lớn: Hệ thống chiếu sáng, hệ thống thông gió, điều hòa không khí…
• Bảo vệ quá tải cho hệ thống điện: Ngắt mạch điện khi xảy ra sự cố quá tải, ngắn mạch.

Các loại tiếp điểm công tắc tơ

Tiếp điểm chính

• Cho phép dòng điện lớn đi qua.
• Thường hở khi chưa cấp điện cho cuộn dây.
• Được lắp đặt trong mạch động lực để đóng ngắt dòng điện chính.

Tiếp điểm phụ

• Cho phép dòng điện nhỏ hơn 5A đi qua.
• Có hai loại: thường đóng và thường hở.
• Được lắp đặt trong mạch điều khiển để thực hiện các chức năng phụ trợ như báo hiệu, bảo vệ.

công tắc tơ 3 pha 20a
Hình ảnh: Công tắc tơ 3 pha 20A

Các loại công tắc tơ phổ biến

Công tắc tơ 1 pha

• Dùng để đóng ngắt các thiết bị điện 1 pha công suất lớn.
• Thường được sử dụng trong hệ thống điện dân dụng.
• Ưu điểm: giá thành rẻ, kết cấu nhỏ gọn, dễ dàng lắp đặt.

Công tắc tơ 3 pha

• Dùng để đóng ngắt các thiết bị điện 3 pha công suất lớn.
• Thường được sử dụng trong hệ thống điện công nghiệp.
• Ưu điểm: khả năng chịu tải lớn, hoạt động ổn định.

công tắc tơ 3 pha 100a
Hình ảnh: Công tắc tơ 3 pha 100A

Lựa chọn công tắc tơ 3 pha phù hợp

Để lựa chọn công tắc tơ 3 pha phù hợp, bạn cần xem xét các yếu tố sau:

• Dòng điện định mức: Lựa chọn công tắc tơ có dòng điện định mức phù hợp với dòng điện của tải.
• Điện áp định mức: Lựa chọn công tắc tơ có điện áp định mức phù hợp với điện áp của nguồn điện.
• Số cực: Lựa chọn công tắc tơ có số cực phù hợp với số pha của tải.
• Thương hiệu: Nên chọn mua công tắc tơ của các thương hiệu uy tín như Schneider, Mitsubishi, LS…

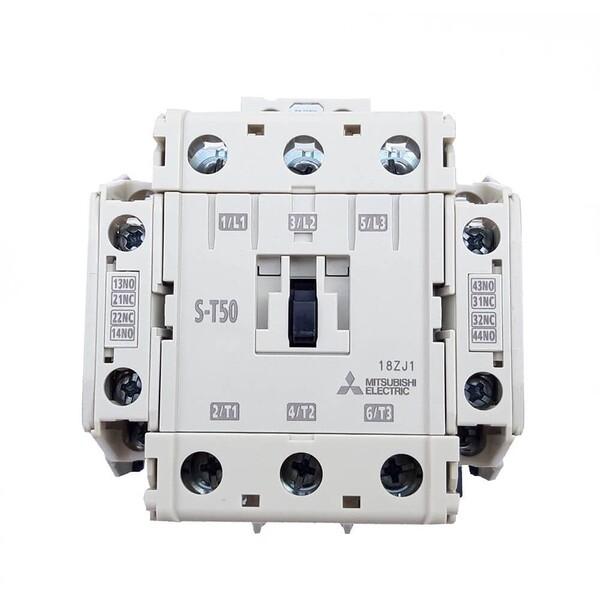

công tắc tơ 3 pha 50a
Hình ảnh: Công tắc tơ 3 pha 50A

Kết luận

Hy vọng bài viết đã cung cấp cho bạn những thông tin hữu ích về công tắc tơ 3 pha. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và cách lựa chọn công tắc tơ 3 pha phù hợp sẽ giúp bạn vận hành hệ thống điện một cách an toàn và hiệu quả.

Để được tư vấn và hỗ trợ về các giải pháp lắp đặt, sửa chữa hệ thống điện, camera an ninh, tổng đài điện thoại, hãy liên hệ ngay với Dịch Vụ Lắp Đặt Sửa Chữa 24h – service24h!

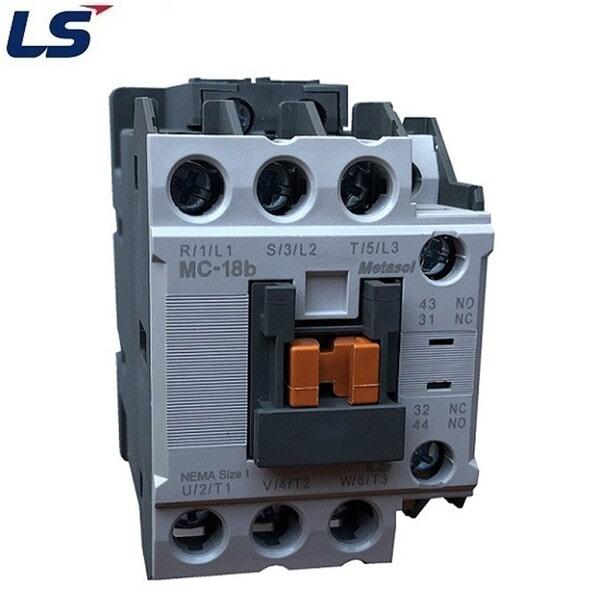

công tắc tơ 3 pha giá bao nhiêu
Hình ảnh: Công tắc tơ 3 pha
