Hướng dẫn đấu Patch Panel đúng kỹ thuật giúp hệ thống mạng LAN hoạt động ổn định, dễ quản lý và thuận tiện khi cần mở rộng. Quy trình thực hiện gồm các bước chính: xác định sơ đồ cổng mạng, chuẩn bị vật tư, sắp xếp lõi dây theo chuẩn màu, đưa dây vào khe IDC trên Patch Panel, dùng tool nhấn mạng cố định dây và kiểm tra lại bằng thiết bị chuyên dụng. Trước khi thao tác, cần lựa chọn đúng loại Patch Panel, cáp mạng tương thích và thống nhất chuẩn đấu dây T568A hoặc T568B để tránh lỗi mất tín hiệu, suy giảm tốc độ hoặc khó bảo trì về sau.
Trong thực tế, Patch Panel thường xuất hiện trong tủ mạng của văn phòng, nhà xưởng, trường học, khách sạn hoặc các hệ thống có nhiều điểm kết nối. Việc đấu Patch Panel không chỉ là nối dây mạng mà còn là bước tổ chức lại toàn bộ hệ thống cáp, giúp kỹ thuật viên dễ dàng xác định từng đường truyền, xử lý sự cố nhanh hơn và hạn chế việc tháo lắp nhiều lần trên switch.

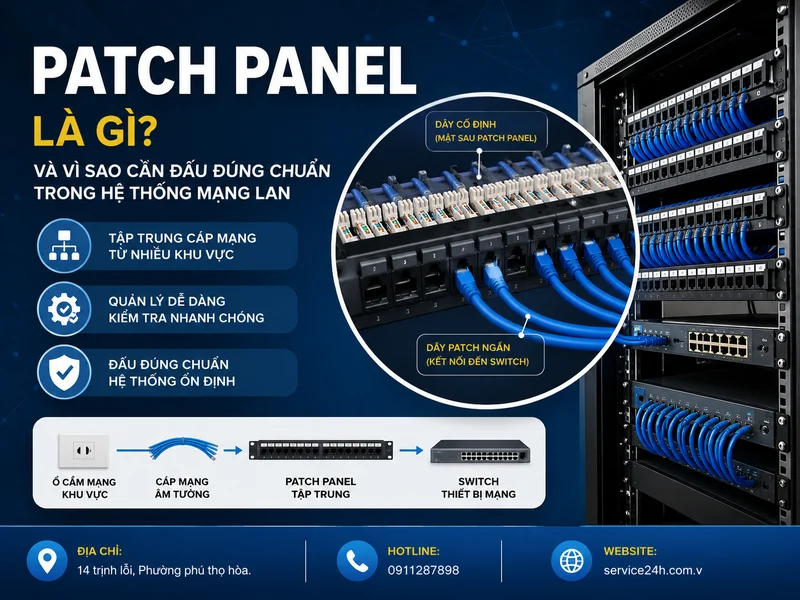

Patch Panel là gì và vì sao cần đấu đúng chuẩn trong hệ thống mạng LAN
Patch Panel là thiết bị tập trung các đầu dây mạng đi từ nhiều khu vực sử dụng về một vị trí trong tủ rack. Thay vì cắm trực tiếp từng sợi dây mạng âm tường vào switch, kỹ thuật viên sẽ đưa các đường cáp cố định vào mặt sau của Patch Panel thông qua các khe IDC, sau đó dùng dây patch ngắn để kết nối từ mặt trước Patch Panel đến switch.
Cách triển khai này giúp hệ thống mạng trở nên gọn gàng hơn, đặc biệt với các công trình có số lượng điểm mạng lớn. Ví dụ, một văn phòng có 50 vị trí máy tính, camera IP hoặc thiết bị mạng sẽ có hàng chục đường cáp chạy về tủ mạng. Nếu đấu trực tiếp vào switch, việc kiểm tra từng cổng khi xảy ra lỗi sẽ mất nhiều thời gian. Khi sử dụng Patch Panel, mỗi cổng được đánh dấu rõ ràng, kỹ thuật viên có thể nhanh chóng xác định vị trí cần kiểm tra.

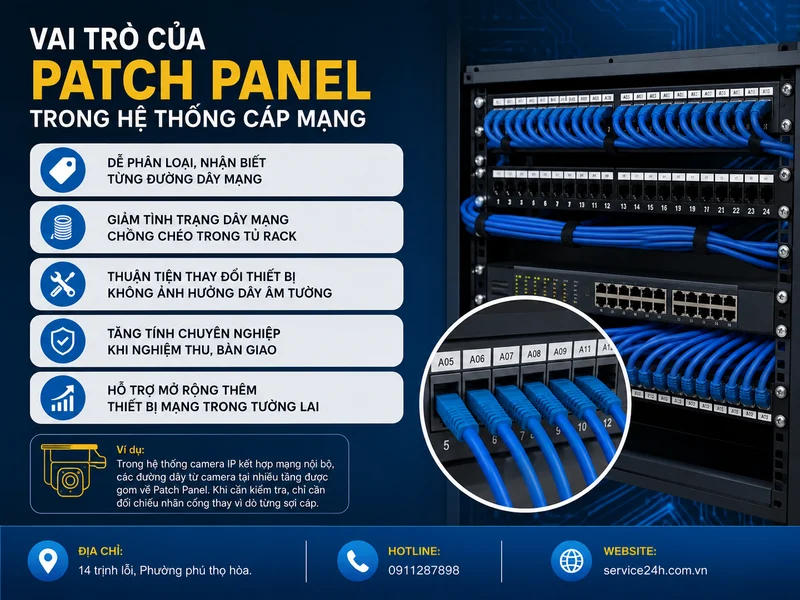

Vai trò của Patch Panel trong hệ thống cáp mạng
Patch Panel không trực tiếp xử lý dữ liệu như switch hoặc router, nhưng lại đóng vai trò quan trọng trong việc quản lý hạ tầng mạng. Một hệ thống được đấu Patch Panel đúng chuẩn thường có các ưu điểm:
- Dễ phân loại và nhận biết từng đường dây mạng theo khu vực sử dụng.
- Giảm tình trạng dây mạng chồng chéo trong tủ rack.
- Thuận tiện thay đổi thiết bị kết nối mà không ảnh hưởng đến dây âm tường.
- Tăng tính chuyên nghiệp khi nghiệm thu và bàn giao hệ thống.
- Hỗ trợ mở rộng thêm thiết bị mạng trong tương lai.
Ví dụ, trong một hệ thống camera IP kết hợp mạng nội bộ, các đường dây từ camera tại nhiều tầng có thể được gom về Patch Panel. Khi cần kiểm tra một camera mất kết nối, người vận hành chỉ cần đối chiếu nhãn cổng thay vì dò từng sợi cáp trong bó dây lớn.

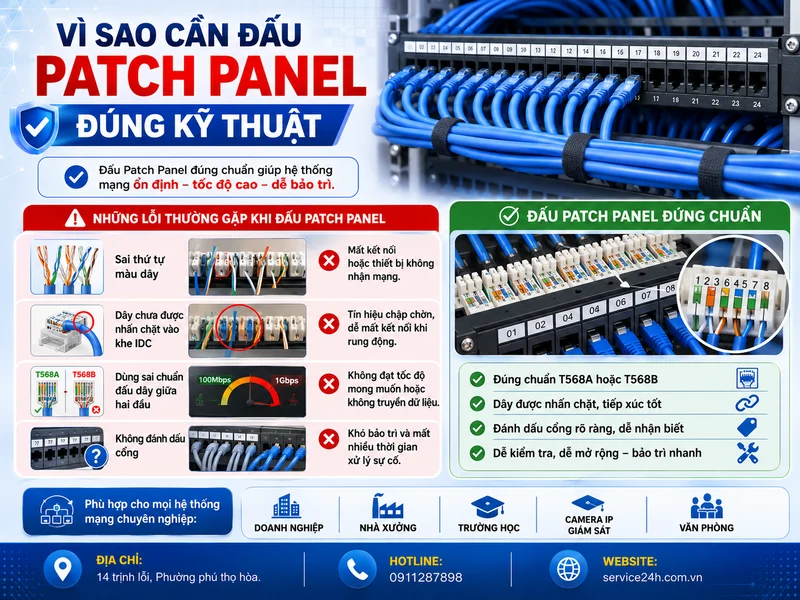

Vì sao cần đấu Patch Panel đúng kỹ thuật
Một lỗi nhỏ trong quá trình đấu dây có thể khiến toàn bộ đường truyền hoạt động không ổn định. Một số tình trạng thường gặp khi đấu Patch Panel không đúng gồm:
| Lỗi đấu nối | Ảnh hưởng thực tế |
|---|---|
| Sai thứ tự màu dây | Mất kết nối hoặc thiết bị không nhận mạng. |
| Dây chưa được nhấn chặt vào khe IDC | Tín hiệu chập chờn, dễ mất kết nối khi rung động. |
| Dùng sai chuẩn đấu dây giữa hai đầu | Không đạt tốc độ mong muốn hoặc không truyền dữ liệu. |
| Không đánh dấu cổng | Khó bảo trì và mất nhiều thời gian xử lý sự cố. |
Đối với các hệ thống yêu cầu độ ổn định cao như doanh nghiệp, nhà xưởng hoặc khu vực có nhiều thiết bị mạng hoạt động liên tục, việc đấu Patch Panel cần được thực hiện theo quy trình rõ ràng thay vì chỉ kết nối để mạng chạy tạm thời.

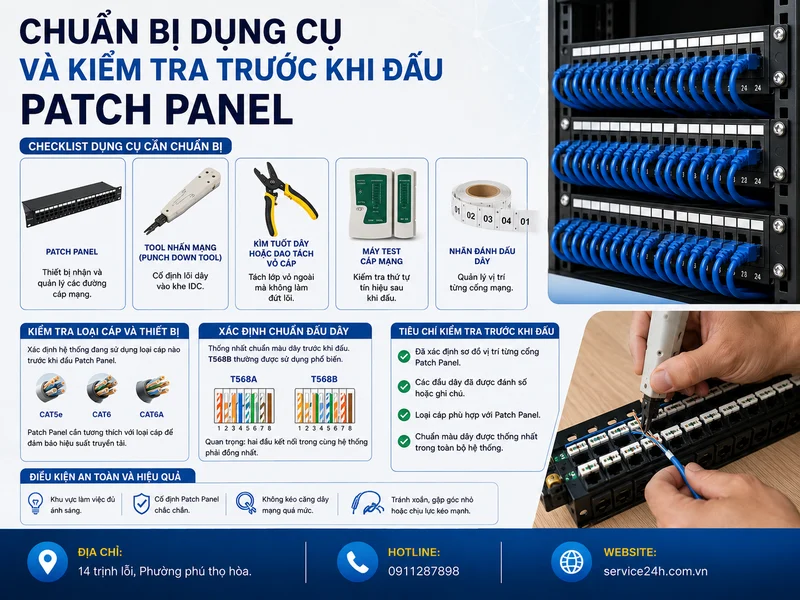

Chuẩn bị dụng cụ và kiểm tra trước khi đấu Patch Panel
Trước khi bắt đầu Hướng dẫn đấu Patch Panel, người thực hiện cần chuẩn bị đầy đủ dụng cụ và kiểm tra điều kiện hệ thống. Đây là bước quan trọng giúp hạn chế việc phải tháo ra đấu lại sau khi hoàn thành.
Checklist dụng cụ cần chuẩn bị
| Dụng cụ | Mục đích sử dụng |
|---|---|
| Patch Panel | Thiết bị nhận và quản lý các đường cáp mạng. |
| Tool nhấn mạng (Punch Down Tool) | Cố định lõi dây vào khe IDC. |
| Kìm tuốt dây hoặc dao tách vỏ cáp | Tách lớp vỏ ngoài mà không làm đứt lõi. |
| Máy test cáp mạng | Kiểm tra thứ tự tín hiệu sau khi đấu. |
| Nhãn đánh dấu dây | Quản lý vị trí từng cổng mạng. |
Kiểm tra loại cáp và thiết bị trước khi thi công
Cần xác định hệ thống đang sử dụng loại cáp nào trước khi đấu Patch Panel. Các loại phổ biến gồm Cat5e, Cat6 và Cat6A. Patch Panel cũng cần tương thích với loại cáp để đảm bảo hiệu suất truyền tải.
Ví dụ, hệ thống văn phòng sử dụng đường truyền Gigabit nên ưu tiên cáp Cat6 kết hợp Patch Panel phù hợp. Nếu sử dụng vật tư không đồng bộ, hệ thống vẫn có thể hoạt động nhưng dễ gặp hiện tượng suy hao hoặc không đạt tốc độ thiết kế.
Xác định chuẩn đấu dây T568A hoặc T568B
Trước khi đặt dây vào Patch Panel, cần thống nhất chuẩn màu dây. Hai chuẩn phổ biến là T568A và T568B. Trong thực tế thi công mạng LAN hiện nay, T568B thường được sử dụng nhiều hơn, tuy nhiên điều quan trọng nhất là hai đầu kết nối trong cùng hệ thống phải đồng nhất.
Tiêu chí kiểm tra trước khi đấu:
- Đã xác định sơ đồ vị trí từng cổng Patch Panel.
- Các đầu dây đã được đánh số hoặc ghi chú.
- Loại cáp phù hợp với Patch Panel.
- Chuẩn màu dây được thống nhất trong toàn bộ hệ thống.
Điều kiện an toàn và hiệu quả trước khi thao tác
Trước khi bắt đầu đấu dây, nên sắp xếp khu vực làm việc đủ ánh sáng, cố định Patch Panel trên tủ rack hoặc vị trí chắc chắn và tránh kéo căng dây mạng quá mức. Việc để dây bị xoắn, gập góc nhỏ hoặc chịu lực kéo mạnh có thể làm ảnh hưởng đến chất lượng tín hiệu.
Một bước chuẩn bị kỹ càng giúp quá trình đấu Patch Panel diễn ra nhanh hơn, giảm nguy cơ sai sót và tạo nền tảng để hệ thống mạng dễ dàng bảo trì trong thời gian dài.

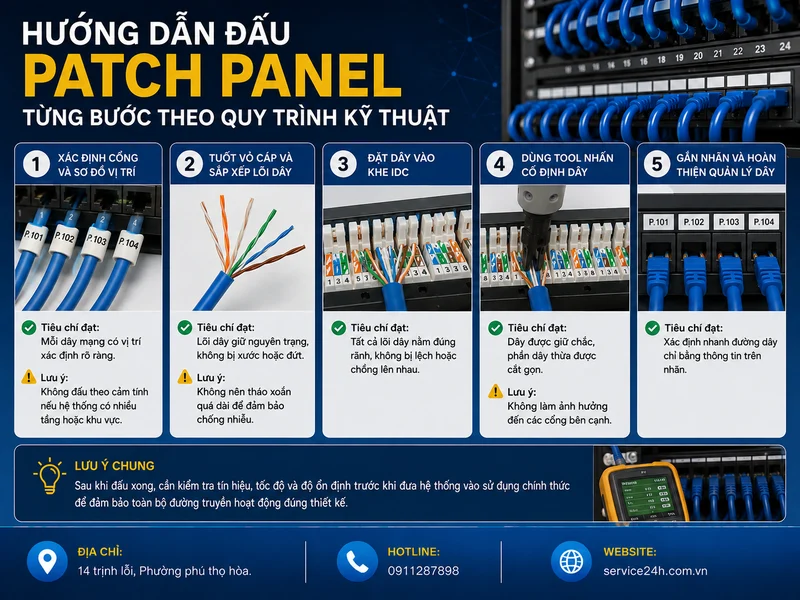

Hướng dẫn đấu Patch Panel từng bước theo quy trình kỹ thuật
Sau khi hoàn tất khâu chuẩn bị, tiến hành đấu Patch Panel theo thứ tự từng bước. Không nên bỏ qua bước đánh dấu hoặc kiểm tra màu dây vì đây là nguyên nhân phổ biến khiến hệ thống gặp lỗi sau khi hoàn thiện.
Bước 1: Xác định cổng và sơ đồ vị trí dây mạng
Trước tiên, cần đối chiếu bản vẽ hoặc danh sách vị trí sử dụng để xác định dây nào kết nối với khu vực nào. Mỗi đường cáp nên được gắn nhãn ở cả hai đầu.
Tiêu chí đạt: Mỗi dây mạng có vị trí xác định rõ ràng, không bị nhầm lẫn khi đấu.
Lưu ý: Không nên đấu theo cảm tính nếu hệ thống có nhiều tầng hoặc nhiều khu vực sử dụng.
Bước 2: Tuốt vỏ cáp và sắp xếp lõi dây đúng màu
Dùng dụng cụ phù hợp để loại bỏ phần vỏ ngoài của cáp, sau đó tách các cặp dây xoắn và sắp xếp theo sơ đồ màu in trên Patch Panel.
Tiêu chí đạt: Lõi dây giữ nguyên trạng, không bị xước hoặc đứt trong quá trình thao tác.
Lưu ý: Không nên tháo xoắn quá dài vì có thể ảnh hưởng đến khả năng chống nhiễu của cáp mạng.
Bước 3: Đặt dây vào khe IDC trên Patch Panel
Đưa từng lõi dây vào đúng khe IDC tương ứng theo màu quy định. Cần đảm bảo dây nằm đúng vị trí trước khi dùng tool nhấn.
Tiêu chí đạt: Tất cả lõi dây nằm đúng rãnh, không bị lệch hoặc chồng lên nhau.
Bước 4: Dùng tool nhấn cố định dây
Sử dụng tool nhấn mạng để ép lõi dây xuống khe IDC. Lực nhấn cần đủ để phần tiếp xúc kim loại xuyên qua lớp cách điện và tạo kết nối ổn định.
Tiêu chí đạt: Dây được giữ chắc, phần dây thừa được cắt gọn, không làm ảnh hưởng đến các cổng bên cạnh.
Bước 5: Gắn nhãn và hoàn thiện quản lý dây
Sau khi đấu xong từng cổng, cần đánh dấu rõ ràng tên khu vực, số phòng hoặc thiết bị tương ứng. Đây là bước nhỏ nhưng giúp giảm đáng kể thời gian xử lý sự cố trong tương lai.
Tiêu chí đạt: Người quản lý có thể xác định nhanh đường dây chỉ bằng thông tin trên nhãn.
Hoàn thành đúng các bước trên giúp Patch Panel đạt yêu cầu cơ bản về kết nối. Tuy nhiên, trước khi đưa hệ thống vào sử dụng chính thức, cần tiếp tục kiểm tra tín hiệu, tốc độ và độ ổn định để đảm bảo toàn bộ đường truyền hoạt động đúng thiết kế.

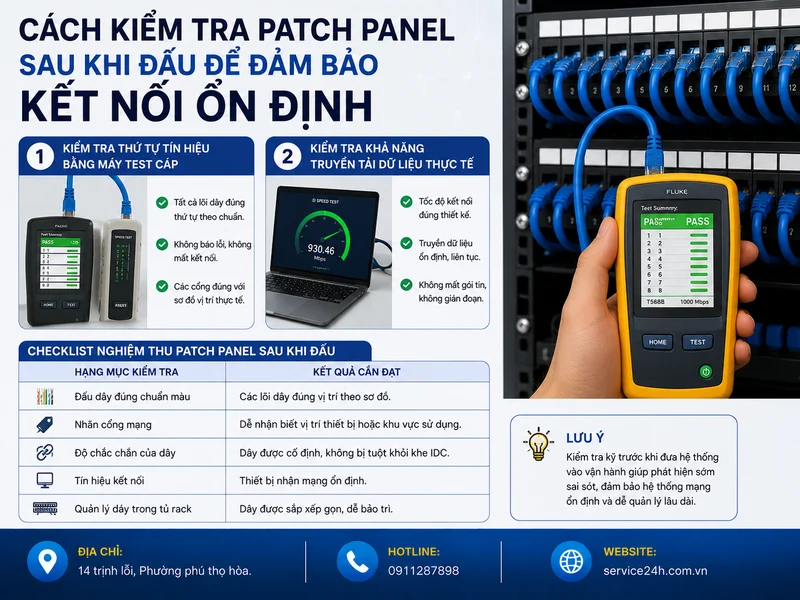

Cách kiểm tra Patch Panel sau khi đấu để đảm bảo kết nối ổn định
Sau khi hoàn thành quá trình đấu dây, không nên đưa hệ thống vào vận hành ngay mà cần thực hiện bước kiểm tra Patch Panel. Đây là giai đoạn giúp phát hiện các lỗi nhỏ trong quá trình nhấn dây, sai thứ tự lõi hoặc vấn đề về chất lượng cáp trước khi gây ảnh hưởng đến người dùng.
Một hệ thống Patch Panel đạt yêu cầu không chỉ cần có tín hiệu mạng mà còn phải đảm bảo đúng sơ đồ đấu nối, tốc độ truyền tải phù hợp và khả năng quản lý dễ dàng khi bảo trì.
Kiểm tra thứ tự tín hiệu bằng máy test cáp
Bước đầu tiên là sử dụng máy test cáp mạng để kiểm tra từng đường dây. Thiết bị này giúp xác định các lỗi như đảo vị trí lõi dây, đứt dây, chập dây hoặc tiếp xúc kém tại khe IDC.
Tiêu chí đạt:
- Tất cả lõi dây hiển thị đúng thứ tự theo chuẩn đã chọn.
- Không xuất hiện tín hiệu báo lỗi hoặc mất kết nối.
- Các cổng trên Patch Panel tương ứng đúng với vị trí thực tế.
Ví dụ, trong hệ thống văn phòng có nhiều tầng, nếu cổng số 12 trên Patch Panel được đánh dấu là phòng họp nhưng thực tế lại kết nối đến khu vực khác, việc xử lý sự cố sau này sẽ mất nhiều thời gian. Vì vậy, kiểm tra sơ đồ cổng là bước không thể bỏ qua.
Kiểm tra khả năng truyền tải dữ liệu thực tế
Sau khi kiểm tra thông mạch, cần thử kết nối thiết bị mạng qua Patch Panel để đánh giá tốc độ. Một đường dây có thể thông tín hiệu nhưng vẫn gặp tình trạng suy giảm hiệu suất nếu chất lượng cáp hoặc điểm tiếp xúc không tốt.
Các yếu tố cần kiểm tra gồm:
- Tốc độ kết nối Ethernet thực tế.
- Khả năng truyền dữ liệu ổn định trong thời gian dài.
- Tình trạng mất gói tin hoặc gián đoạn kết nối.
Checklist nghiệm thu Patch Panel sau khi đấu
| Hạng mục kiểm tra | Kết quả cần đạt |
|---|---|
| Đấu dây đúng chuẩn màu | Các lõi dây đúng vị trí theo sơ đồ. |
| Nhãn cổng mạng | Dễ nhận biết vị trí thiết bị hoặc khu vực sử dụng. |
| Độ chắc chắn của dây | Dây được cố định, không bị tuột khỏi khe IDC. |
| Tín hiệu kết nối | Thiết bị nhận mạng ổn định. |
| Quản lý dây trong tủ rack | Dây được sắp xếp gọn, dễ bảo trì. |

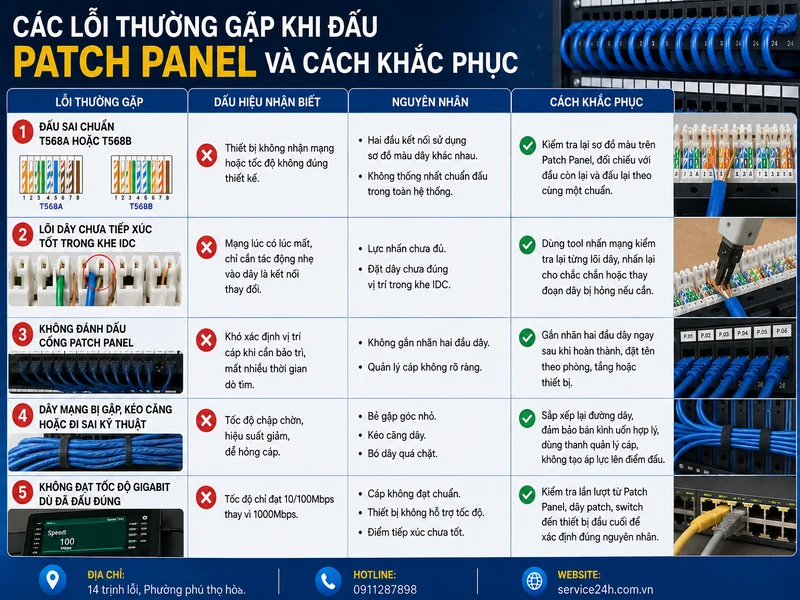

Các lỗi thường gặp khi đấu Patch Panel và cách khắc phục
Trong quá trình thực hiện Hướng dẫn đấu Patch Panel, nhiều lỗi không nằm ở thiết bị mà xuất phát từ thao tác đấu nối hoặc cách quản lý dây chưa phù hợp. Việc nhận biết nguyên nhân sẽ giúp xử lý nhanh hơn thay vì thay toàn bộ hệ thống.
Lỗi đấu sai chuẩn T568A hoặc T568B
Đây là lỗi phổ biến khi hai đầu kết nối sử dụng cách sắp xếp màu dây khác nhau. Khi đó, thiết bị có thể không nhận mạng hoặc tốc độ hoạt động không đúng thiết kế.
Cách xử lý: Kiểm tra lại sơ đồ màu trên Patch Panel, đối chiếu với đầu còn lại và đấu lại theo cùng một chuẩn.
Lõi dây chưa tiếp xúc tốt trong khe IDC
Nếu dùng lực nhấn chưa đủ hoặc đặt dây chưa đúng vị trí, lõi đồng có thể không tiếp xúc hoàn toàn với chân kim loại bên trong khe IDC.
Dấu hiệu nhận biết: Mạng lúc có lúc mất, chỉ cần tác động nhẹ vào dây là kết nối thay đổi.
Cách xử lý: Dùng tool nhấn mạng kiểm tra lại từng lõi dây, thay thế đoạn dây bị hỏng nếu cần.
Không đánh dấu cổng Patch Panel
Một hệ thống nhiều cổng nhưng không có nhãn quản lý sẽ gây khó khăn khi bảo trì. Kỹ thuật viên phải mất thời gian dò từng dây để tìm đúng vị trí.
Giải pháp: Gắn nhãn hai đầu dây ngay sau khi hoàn thành đấu nối, sử dụng quy tắc đặt tên thống nhất theo phòng, tầng hoặc thiết bị.
Dây mạng bị gập, kéo căng hoặc đi sai kỹ thuật
Cáp mạng cần được bố trí với bán kính uốn phù hợp. Việc bó dây quá chặt hoặc bẻ gập góc mạnh có thể ảnh hưởng đến cấu trúc xoắn bên trong, làm giảm chất lượng truyền dẫn.
Cách khắc phục: Sắp xếp lại đường dây, dùng thanh quản lý cáp và tránh tạo áp lực lên điểm đấu tại Patch Panel.
Không đạt tốc độ Gigabit dù đã đấu đúng
Trường hợp này có thể do nhiều nguyên nhân như cáp không đạt chuẩn, thiết bị mạng không hỗ trợ tốc độ tương ứng hoặc chất lượng điểm tiếp xúc chưa tốt.
Nên kiểm tra lần lượt từ Patch Panel, dây patch, switch đến thiết bị đầu cuối để xác định đúng nguyên nhân.

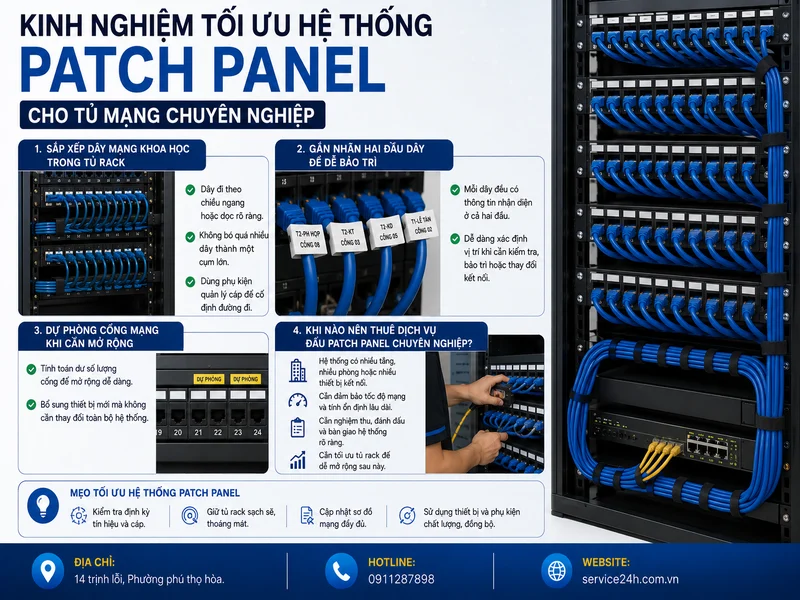

Kinh nghiệm tối ưu hệ thống Patch Panel cho tủ mạng chuyên nghiệp
Một hệ thống Patch Panel tốt không chỉ nằm ở việc đấu dây thành công mà còn phải đảm bảo khả năng quản lý lâu dài. Đây là yếu tố quan trọng đối với doanh nghiệp, nhà xưởng hoặc công trình có kế hoạch mở rộng hệ thống mạng.
Sắp xếp dây mạng khoa học trong tủ rack
Dây mạng nên được đi theo từng nhóm, hạn chế giao chéo giữa các khu vực. Việc sắp xếp hợp lý giúp luồng khí trong tủ rack tốt hơn, đồng thời giảm thời gian khi cần thay đổi cấu hình.
Một số nguyên tắc nên áp dụng:
- Dây đi theo chiều ngang hoặc dọc rõ ràng.
- Không bó quá nhiều dây thành một cụm lớn.
- Dùng phụ kiện quản lý cáp để cố định đường đi.
Gắn nhãn hai đầu dây để dễ bảo trì
Mỗi dây mạng nên có thông tin nhận diện ở cả đầu Patch Panel và đầu thiết bị. Cách làm này đặc biệt hữu ích khi hệ thống có hàng chục đến hàng trăm điểm kết nối.
Ví dụ: thay vì mất nhiều thời gian kiểm tra từng dây, kỹ thuật viên chỉ cần xem nhãn “Tầng 2 – Phòng họp – Cổng 08” để xác định chính xác đường truyền.
Dự phòng cổng mạng khi cần mở rộng
Khi triển khai Patch Panel cho doanh nghiệp, nên tính toán thêm một phần cổng dự phòng. Điều này giúp việc bổ sung máy tính, camera IP, thiết bị IoT hoặc điểm mạng mới không phải thay đổi toàn bộ hệ thống.
Khi nào nên thuê dịch vụ đấu Patch Panel chuyên nghiệp?
Người dùng có thể tự đấu Patch Panel với các hệ thống nhỏ, tuy nhiên những công trình nhiều điểm mạng cần độ chính xác cao nên được triển khai bởi kỹ thuật viên có kinh nghiệm.
Dịch vụ chuyên nghiệp phù hợp khi:
- Hệ thống có nhiều tầng, nhiều phòng hoặc nhiều thiết bị kết nối.
- Cần đảm bảo tốc độ mạng và tính ổn định lâu dài.
- Cần nghiệm thu, đánh dấu và bàn giao hệ thống rõ ràng.
- Cần tối ưu tủ rack để dễ mở rộng sau này.
Hướng dẫn đấu Patch Panel đúng kỹ thuật giúp hệ thống mạng LAN hoạt động ổn định, dễ kiểm tra và thuận tiện khi nâng cấp. Các bước quan trọng gồm chuẩn bị đúng vật tư, đấu dây theo chuẩn màu, nhấn dây chắc chắn, kiểm tra tín hiệu và quản lý hệ thống khoa học.
Đối với các hệ thống mạng nhỏ, người dùng có thể thực hiện theo quy trình trên nếu có đầy đủ dụng cụ. Tuy nhiên, với văn phòng, nhà xưởng hoặc công trình nhiều điểm mạng, việc triển khai đúng ngay từ đầu sẽ giúp giảm chi phí sửa chữa và hạn chế gián đoạn trong quá trình sử dụng.
Nếu cần giải pháp triển khai Patch Panel, tối ưu tủ mạng hoặc xử lý các vấn đề liên quan đến hệ thống LAN, nên lựa chọn đơn vị có kinh nghiệm để đảm bảo chất lượng kết nối và khả năng mở rộng lâu dài.
Câu hỏi thường gặp
Patch Panel dùng để làm gì trong hệ thống mạng LAN?
Patch Panel dùng để tập trung, quản lý và phân phối các đường cáp mạng trong tủ rack, giúp hệ thống gọn gàng và dễ bảo trì hơn.
Nên đấu Patch Panel theo chuẩn T568A hay T568B?
Cả hai chuẩn đều có thể sử dụng, nhưng cần đảm bảo toàn bộ hệ thống thống nhất một chuẩn để tránh lỗi kết nối.
Có thể tự đấu Patch Panel tại nhà không?
Có thể nếu hệ thống nhỏ và người thực hiện có dụng cụ phù hợp. Với hệ thống nhiều cổng mạng, nên có kỹ thuật viên hỗ trợ để đảm bảo độ chính xác.
Sau khi đấu Patch Panel cần kiểm tra những gì?
Cần kiểm tra thứ tự lõi dây, khả năng thông mạch, tốc độ kết nối, độ chắc chắn của điểm đấu và cách đánh dấu cổng mạng.
Vì sao đấu Patch Panel đúng nhưng mạng vẫn chậm?
Nguyên nhân có thể đến từ chất lượng cáp, thiết bị mạng, dây patch, cấu hình switch hoặc điểm tiếp xúc chưa đạt yêu cầu.
Khi nào nên sử dụng dịch vụ đấu Patch Panel chuyên nghiệp?
Nên sử dụng dịch vụ chuyên nghiệp khi hệ thống có nhiều điểm mạng, yêu cầu độ ổn định cao hoặc cần triển khai tủ rack theo tiêu chuẩn kỹ thuật.
